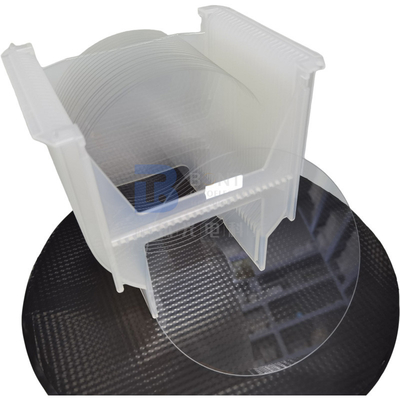

4'' 6'' 8'' Tek Kristal Gofret Yarı İletken Kristal SAW / Optik Sınıf
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | BonTek |
| Sertifika: | ISO:9001 |
| Model numarası: | Tek Kristal Kuvars |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 5 parça |
|---|---|
| Fiyat: | Negotiable |
| Ambalaj bilgileri: | Kaset / Kavanoz, PE köpüklü bir kartona koyun. |
| Teslim süresi: | 1-4 hafta |
| Ödeme koşulları: | T/T, Batı Birliği |
| Yetenek temini: | 100000 adet/ay |
|
Detay Bilgi |
|||
| Malzeme: | Tek Kristal Kuvars | boyut: | 2'', 3'', 4'', 6'', 8'' veya gerektiği gibi |
|---|---|---|---|
| Kesme Açısı: | X, Y, Z, AT, BT, ST, BT, SC, vb. | kalınlık: | 0,08 mm - 10 mm |
| Yüzey: | Çift taraflı cila, Tek taraflı cila, tur, dağlama | Uygulama: | frekans kontrolü / frekans seçimi / QMEMS |
| Tohum: | Çekirdeksiz / Tohumlu | Seviye: | TESTERE / Optik |
| Vurgulamak: | 8'' tek kristal gofret,4'' yarı iletken kristal,6'' tek kristal gofret |
||
Ürün Açıklaması
4'' 6'' 8'' Tek Kristal Gofret Yarı İletken Kristal SAW / Optik Sınıf
Tek Kristal Kuvarsgofretler/boşluklar sentetik kuvars kristalinden yapılmıştır.İyi bir piezoelektrik etkiye sahiptir ve zamanlama frekans kontrolü, frekans seçimi ve QMEMS'de yaygın olarak kullanılır.Diğer uygulamalar arasında VCXO, TCXO, OCXO vb.
Malzeme Özellikleri
|
Malzeme |
Piezo / Optik sınıf |
|
Q-Değeri |
Min 1.8x10^6, 2.4x10^6 - 3.0x10^6 IEC standartları |
|
EÇG |
Maks 2 /c㎡, 10/c㎡, Maks 30/c㎡, Maks 100/c㎡, Maks 300/c㎡; süpürülmüş kuvars |
|
Kapanım Yoğunluğu |
Ia, Ib, I, II, III Dereceler |
|
süpürüldü |
Hem Pure Z hem de Y Bar mevcuttur, Swept kuvarslı veya kuvarssız |
İşleme kapasitesi - boşluklar
| Kesim Tipi (yönlendirme) | X, Y, Z, AT, BT, CT, ET ,DT, GT, NT, FC, SC, IT, AC, BC, ST, TS MT ,NT RT, LC…, vb. |
| Açı Toleransı (±) | Teta Açısı: ±5″, ±10″, ±15″, ±30″, ±1′, ±2′, …, vb. |
| Phi Açısı: ±5', ±10', ±15', ±30', …, vb. | |
| Boyut | Yuvarlak (3.0mm～8”)/ Kare (1.6x1.6mm～48x48mm veya daha büyük)/ SMD (1.2x2.4mm Üstte) |
| Boyut Toleransı (±) | ±0.01mm,+/-0.005mm, +/-0.0005mm, boyuta göre |
| Frekans/Kalınlık | AT-Cut Fundamental için 1 Mhz'den 54Mhz'ye kadar;Dağlama ile 70 Mhz'ye kadar |
| Düz | Talep üzerine: daire, ±10 derece içinde X eksenine dik olacaktır. |
| Yüzey İşlem | #1000(9u);#2000(7u);#3000(5u);#4000(3u) (Sic);Cilalı (Serium oksit) ve kazınmış Std |
| aşırı ton | Temel;Üçüncü Ton (3.);Beşinci Ton (5.) |
| Şekillendirme (dioptrik) | Plano-Dışbükey: 0,5 diyoptrik～10 diyoptrik Bi-Dışbükey: 10 diyoptrik～15 diyoptri |
İşleme kapasitesi - gofretler
| Çap | 3”(76,2 mm) | 4”(100mm) | 6”(150mm) | 8”(200mm) |
| Kalınlık | 0,08 mm Min-yukarı | 0.10mm Min-yukarı | 0,20 mm Min-yukarı | 0.35mm Min- |
| Birincil Daire | 22 mm | 32 mm | 42,5 mm | 57,5 mm veya çentik |
| Yüzey | LTV (5mmx5mm) | <1.5µm | televizyon | <1.5~3 µm |
| Yay | -30<yay<30 | çarpıtma | <40µm | |
| Yüzey Tipi | SSP / DSP | Kenar Kriterleri | R=0.2mm veya Boğa Burunlu | |
| cilalı yan Ra | <0.5nm veya talep başına | Arka Taraf Kriterleri | 0.2-0.5µm veya özelleştirilmiş |
Kabul Kontrolü
1. Ürün kırılgandır.Yeterince paketledik ve kırılgan olarak etiketledik.Nakliye kalitesini sağlamak için mükemmel yurtiçi ve yurtdışı ekspres şirketleri aracılığıyla teslimat yapıyoruz.
2. Malları aldıktan sonra, lütfen dikkatli davranın ve dış kartonun iyi durumda olup olmadığını kontrol edin.Dış kartonu dikkatlice açın ve ambalaj kutularının hizalı olup olmadığını kontrol edin.Onları çıkarmadan önce bir fotoğraf çekin.
3. Ürünler uygulanacağı zaman vakumlu paketi temiz bir odada açınız.
4. Ürünlerin kurye sırasında hasarlı olduğu tespit edilirse, lütfen hemen bir fotoğraf çekin veya bir video kaydedin.Hasarlı ürünleri ambalaj kutusundan ÇIKARMAYIN!Hemen bizimle iletişime geçin ve sorunu iyi çözeceğiz.
