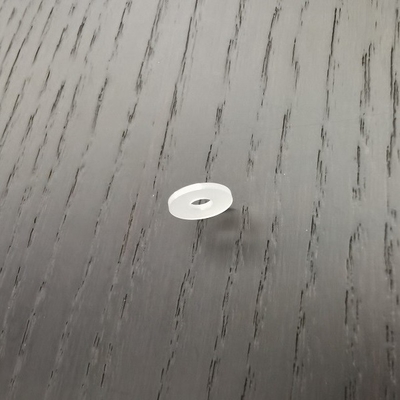

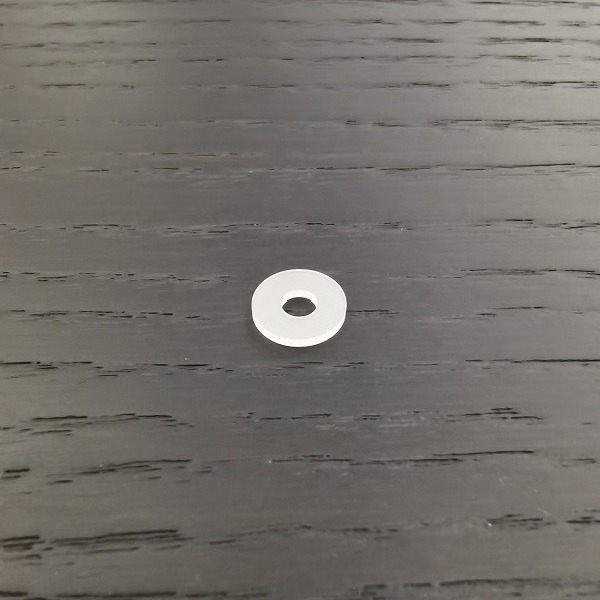

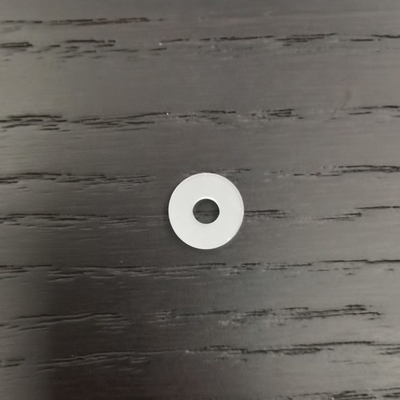

Özel Boyutlu Lityum Niobat Piezoelektrik Gofret Halka Yönlendirme Z-Cut 36Y-Cut
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | BonTek |
| Sertifika: | ISO:9001, ISO:14001 |
| Model numarası: | Lityum Niobat (LiNbO3) |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 5 adet |
|---|---|
| Fiyat: | Anlaşılabilir |
| Ambalaj bilgileri: | Kaset/Kavanoz paketi, vakumla kapatılmış |
| Teslim süresi: | 1-4 hafta |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 10000 adet/ay |
|
Detay Bilgi |
|||
| Ürün: | LiNbO3 Piezoelektrik Halka | Seviye: | Optik / SAW sınıfı |
|---|---|---|---|
| Oryantasyon: | X, Z, 36Y, vb. | Dış Çap: | 5mm ~ 150mm |
| İç çap: | 2 mm ~ 100 mm | kalınlık: | 0.35 / 0.50 / 1.00 / 2.00 mm |
| Yüzey: | Çift taraflı cila, Çift taraflı tur | Ra Pürüzlülük: | Ra <1nm |
| Vurgulamak: | Piezoelektrik Gofret Z-kesim,Özel Boyutlu Lityum Niobat Gofret,Piezoelektrik Gofret 36Y-cut |
||
Ürün Açıklaması
Özel Boyutlu Lityum Niobat Piezoelektrik Gofret YüzükYön Z-kesim 36Y-kesim
Lityum niyobat kristali, yüksek elektro-optik katsayı, geniş optik şeffaf pencere ve yüksek optik kalite avantajlarına sahiptir.Lityum niyobat kristali, yakın kızılötesi ve kızılötesi bantlarda optik modülasyon ve Q modülasyonu için tercih edilen malzemedir.Elektro-optik modülatör için kristal, maksimum etkili elektro-optik katsayı ile ışık yayılımı yönü boyunca z-Cut sıfır artık çift kırılma ve X-Cut sıfır olmayan artık çift kırılma sergiler.Q anahtarları için, kristal tipik olarak sıfır artık çift kırılma ve ışık yayılımı yönünde hareket eden enine bir elektrik alanı ile z kesimlidir.LN'deki piezoelektrik halka, yüksek tekrar oranlarında bir dezavantaja sahiptir, ancak bu dezavantaj, uygun bir piezoelektrik sönümleme tasarımı ile bir dereceye kadar aşılabilir.
BonTek, sizin için LiNbO3 veya Quartz Crystal piezoelektrik halkayı özelleştirebilir.Son 20 yılda dünya çapındaki birçok şirket için bu piezo halkalardan on binlerce üretiyoruz.
|
Malzeme |
LiNbO3 gofret, Piezo Yüzük |
|
Oryantasyon |
X / Z / Y41°/ Y64°/ Y128°/ YZ / YX veya Özelleştirilmiş |
|
Dış Çap |
5mm ~ 150mm |
|
İç çap |
2 mm ~ 100 mm |
|
Yüzey |
Tek veya Çift taraflı cila (DLP/SLP/ SSP/DSP hepsi mevcut) |
|
Kalınlık |
0.35 / 0.50 / 1.00 / 3.00 + mm |
|
televizyon |
< 1~5µm |
|
YAY |
±(25µm ~40um ) |
|
çarpıtma |
<= 35µm |
| Temizlik
|
Sınıf 1000 Temiz Oda |
|
PLTV(<0.5um) |
<1.5 um ≥2mm kenar hariç %98 (5mm*5mm) |
|
Köşe |
SEMI M1.2@ ile GC800# ile tamamlayın .C tipinde normal |
|
Daireler |
mevcut, istek başına |
|
cilalı yan Ra |
Pürüzlülük Ra<=5A |
|
Arka Taraf Kriterleri |
Pürüzlülük Ra:0.5-1.0µm GC#1000 |
|
Kenar Yuvarlama |
SEMI M1.2 Standardı ile uyumlu/IEC62276'ya bakın |
|
Çatlaklar, testere izleri, lekeler |
Hiçbiri |
|
Bulaşma |
0,32 - 5,2um (kalınlık 6 mm) |
|
Kırılma indisi |
hayır=2.237, ne=2.158 @633nm |
|
yansıma Kaybı |
%14,6 @633nm |
|
Erime noktası (℃) |
1250 |
|
Yoğunluk |
4.64g/cm3 |
|
Mohs Sertliği |
5 |
|
Gencin modülü |
170 GPa |
|
doğrusal olmayan katsayı |
d33=34.45, d31=d15=5.95, d22=13.07 (pmv-1) |
|
Kayma modülü |
68PGa |
|
Toplu Modül |
112 not ortalaması |
|
Termal Genleşme |
a11=15.4×10^-6/K, a33=7.5×10^-6/K |
| Malzeme | Tek Kristal Kuvars Boşlukları (Piezo / Optik sınıf) |
| Sentetik Q-Değeri | Min 1.8×10^6, 2.4×10^6, 3.0×10^6 (IEC standartları) |
| Etch Kanal Yoğunluğu (ECD) | 2/santimetre2,10/ santimetre2,30/ santimetre2,100/ santimetre2,300/santimetre2；Swept Quartz (IEC standartları) |
| Kapanım Yoğunluğu | Ia,Ib,I, II,III Dereceler (IEC standartları) |
| Kesme Açısı | X / Y / Z / AT32°/33°/35°/36°/ BT / ST42.75° vb. |
| Dış Çap | 3mm ~ 200mm |
| İç çap | 1 mm ~ 100 mm |
| Kalınlık | 0.1mm ~ 10mm |
| Oryantasyon Düz | Gerektiği gibi veya Kalem işaretli |
| Yüzey | Çift tarafı perdahlı, Çift tarafı cilalı |
| cilalı yan Ra | <0.5nm veya talep başına özel |
| Arka Taraf Kriterleri | Genel 0.2-0.5µm veya özelleştirilmiş |
SSS:
- Q: Ağırlıklı olarak üzerinde çalıştığınız ürünler nelerdir?
A:Piezo gofret uzmanı olarak kendimize bakıyoruz.Yaklaşık 30 yıl önce Çin'de Single Crystal Quartz ile çalışan ilk biziz.Sonra yavaş yavaş LiNbO3, LiTaO3, Kuvars cam, LGS, CTGS vb. alanına adım atıyoruz. Özellikle, bir piezo kuvars tedarikçisi arıyorsanız, nihai seçim biziz!AT, SC ve IT kesimlerinde üstün açı hassasiyetiyle ustalaştığımız için her yıl milyonlarca kuvars ham maddeyi dışarıdan tedarik ediyoruz.
- S: Ürün özelleştirmesini kabul edebilir misiniz?
A:Evet tabi ki.İsteğinize göre üretebiliriz.Ayrıca, piezo gofret konusunda o kadar deneyimliyiz ki, seçiminizden %100 emin değilseniz size uygun önerilerde bulunabiliriz.Ayrıca, stokta bazı standart gofretlerimiz var, lütfen bizimle kontrol edin.
- Q: Malları kurye acentemiz aracılığıyla teslim edebilir misiniz?
A:Evet, en aşina olduğunuz kurye acentesiyle (DHL, FedEX, UPS vb.) gitmenizi öneririz.Hesabınız üzerinden gönderebiliriz.Ve elbette, nakliye maliyetinden tasarruf etmenize yardımcı olmak için ürünleri kabul edilebilir boyutta güvenli bir şekilde paketleyeceğiz.Navlunla ilgilenmemiz gerekiyorsa, bu da sorun değil.Ayrıca uluslararası kurye şirketleri ile iyi bir indirimimiz var.
- Q: İstediğimizi güvenli bir şekilde elde edeceğimizi nasıl garanti edebilirsin?
A:Gofret ürünleri kırılgan ve bazen pahalıdır.Üretici olarak görmek istediğimiz son şey, kurye sırasında yaptığımız ürünlerin zarar görmesidir.Sonuç olarak, gofretleri yeterince paketleyeceğiz ve onları tampon süngerle dolu uygun bir kartona koyacağız.Ancak bazen kazalar kaçınılmazdır.Yani, lütfen takip edin“Kabul kontrolü”Aşağıdaki çizimlerde gösterilen adımlar.İstenmeyen bir durum meydana gelirse, kontrol adımlarını takip ederseniz, ikmal veya geri ödeme yapacağız.
- Q: Fabrikanızı ziyaret edebilir miyiz?
A:Emin.Fabrika denetimi, büyük miktarda satın alma ve uzun vadeli işbirliği için önemlidir.Yüz yüze tartışma, en çok güvendiğimiz şeydir.Geçtiğimiz yıllarda, dünyanın dört bir yanındaki büyük isimler fabrika kurulumundaki ilerlememize tanık oldu.Bu günlerde Covid-19 salgını nedeniyle küresel alıcılarla video konferans deneyimimiz de oldu.
Kabul Kontrolü
- Ürün kırılgandır.Yeterince paketledik ve kırılgan olarak etiketledik.Nakliye kalitesini sağlamak için mükemmel yurtiçi ve yurtdışı ekspres şirketleri aracılığıyla teslimat yapıyoruz.
- Malları teslim aldıktan sonra lütfen dikkatli davranın ve dış kartonun iyi durumda olup olmadığını kontrol edin.Dış kartonu dikkatlice açın ve ambalaj kutularının hizalı olup olmadığını kontrol edin.Onları çıkarmadan önce bir fotoğraf çekin.
- Ürünler uygulanacağı zaman lütfen vakumlu paketi temiz bir odada açınız.
- Ürünler kargoda hasar görürse lütfen hemen fotoğraf çekin veya video çekin.Hasarlı ürünleri ambalaj kutusundan ÇIKARMAYIN!Hemen bizimle iletişime geçin ve sorunu iyi çözeceğiz.
