Piezoelektrik Langasite Gofretler Filtreler Rezonatörler ve Osilatörler için LGS Crystal
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | BonTek |
| Sertifika: | ISO:9001, ISO:14001 |
| Model numarası: | Langasit Gofretler |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 5 adet |
|---|---|
| Fiyat: | Anlaşılabilir |

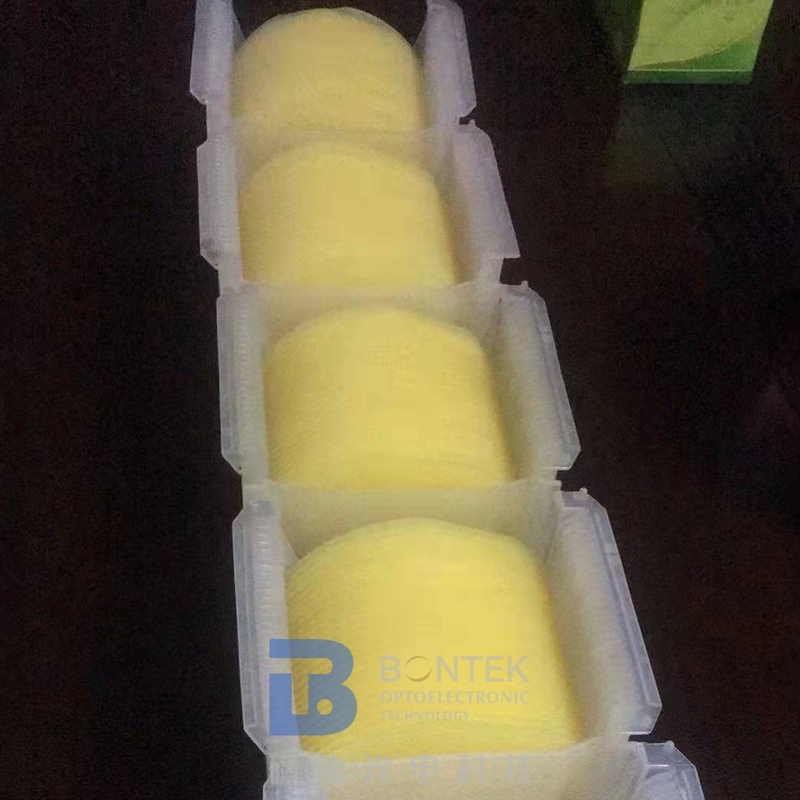

| Ambalaj bilgileri: | Kaset/Kavanoz paketi, vakumla kapatılmış |
| Teslim süresi: | 1-4 hafta |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 5000 adet/ay |
|
Detay Bilgi |
|||
| Malzeme: | Langasit Gofretler | Elektromekanik Bağlantı Faktörü: | 15.8 |
|---|---|---|---|
| Frekans Aralığı Δf, %: | 0.90 | 1'i kes: | 138.5 ° |
| 2'yi kes: | 26,7° | Dia. çap / Size / Boyut: | 100 mm ± 0,25 mm |
| kalınlık: | 0,5 mm ± 0,03 mm | TFC, ×10-6/â: | 1.6 |
| Vurgulamak: | Piezoelektrik Langasite Gofretler,100mm LGS Crystal,0.5mm Langasite Gofretler |
||
Ürün Açıklaması
Piezoelektrik Langasite Gofretler LGS Crystal, Filtreler Rezonatörler ve Osilatörler için Tasarlandı

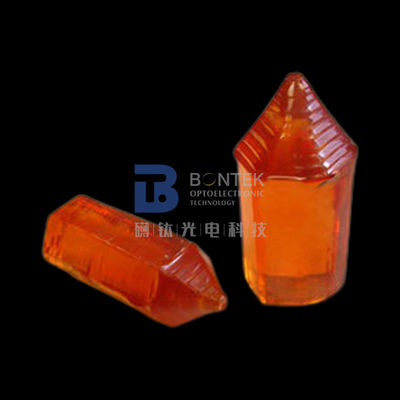

LGS Crystal çok işlevli bir kristaldir.Fonksiyonel kristaldeki elektro-optik etki ile optik rotasyon arasındaki etkileşim düşünülmüş ve incelenmiştir ve bir elektro-optik kristal olarak kullanılabilir.
Langazit kristalinin en umut verici uygulaması, hem toplu dalgalarda (BAW) hem de yüzey dalgalarında (SAW) çalışan filtreler için piezoelektrik substratlardır.Toplu dalgalarda çalışan farklı kristallerin temel piezoelektrik özellikleri aşağıdaki Tablo'da temsil edilmiş ve karşılaştırılmıştır.
Langasit kristalleri, bir kuvars kristalinin bu katsayısı ile lityum tantalitin bu katsayısı arasında orta düzeyde olan elektromekanik bağlantı katsayısı değerine sahip piezoelektrik malzemelere aittir. Langasite kristal uygulaması, yeni tip frekans kontrollü osilatörler için %0,3 ile %0,85 arasında bağıl geçiş bantlarına sahip filtrelerin gerçekleştirilmesine ve ayrıca %0,8 rezonans aralığına sahip rezonatörlerin tasarlanmasına olanak tanır.
|
Ürün |
Standart, mm (inç) |
|
LGS Gofret
|
Kesmek: SAW için: (yxlt)48.5Ö/26.3Öve (yxlt)50.1Ö/25.5Ö(LGS) BAW için: 1.5ÖY ve 3ÖY (LGS ve LGT) Çap: 76,2 (3.0). Kalınlık: 0,5 (0,02) Bitiş: Ön taraf cilalı.Arka taraf leplenmiş paralellik: 5µm Müşteri özelliklerine yansıyan diğer boyutlar |
|
LGS Plaka/Blok
|
Kesmek: SAW için: (yxlt)48.5Ö/26.3Öve (yxlt)50.1Ö/25.5Ö BAW için: 1.5ÖY ve 3ÖY (LGS ve LGT) L: 10 ~ 40 (0.4 ~ 1.6);W: 10 ~ 50 (0.4 ~ 2.0); T: 0.25 ~ 1.0 (0.01 ~ 0.04) Bitiş: Ön taraf cilalı.paralellik: 5 µm Müşteri özelliklerine yansıyan diğer boyutlar |
|
LGS/LGT Yüzük
|
kesim: X Kimlik: 1.5 ~ 10.0 (0.06 ~ 0.4) OD: 5.0 ~ 20 (0.2 ~ 0.8). T: 0.2 ~ 1.0 (0.008 ~ 0.04) Bitiş: Leplenmiş/cilalı. Paralellik: 5 µm.Püskürtme elektrotları: Cr-Au Müşteri özelliklerine yansıyan diğer boyutlar |
|
kristaller |
Elektromekanik Kuplaj Faktörü K, %(BAW) | Frekans Aralığı Δf, % | Q-Faktörü Q, ×103 | Sıcaklık Frekans Katsayısı TFC, ×10-6/a |
|
kuvars SiO2 |
7.0 | 0.25 | 100 | 0,5 |
|
Langasit La3ga5SiO14 |
15.8 | 0.90 | 50 | 1.6 |
|
lityum tetraborat Li2B4Ö7 |
24.0 | 4.00 | 10 | 6.0 |
|
lityum tantalat LiTaO3 |
47.0 | 7.00 | 2 | 4.0 |
SSS:
- Q: Ağırlıklı olarak üzerinde çalıştığınız ürünler nelerdir?
A:Piezo gofret uzmanı olarak kendimize bakıyoruz.Yaklaşık 30 yıl önce Çin'de Single Crystal Quartz ile çalışan ilk biziz.Sonra yavaş yavaş LiNbO3, LiTaO3, Kuvars cam, LGS, CTGS vb. alanına adım atıyoruz. Özellikle, bir piezo kuvars tedarikçisi arıyorsanız, nihai seçim biziz!AT, SC ve IT kesimlerinde üstün açı hassasiyetiyle ustalaştığımız için her yıl milyonlarca kuvars ham maddeyi dışarıdan tedarik ediyoruz.
- S: Ürün özelleştirmesini kabul edebilir misiniz?
A:Evet tabi ki.İsteğinize göre üretebiliriz.Ayrıca, piezo gofret konusunda o kadar deneyimliyiz ki, seçiminizden %100 emin değilseniz size uygun önerilerde bulunabiliriz.Ayrıca, stokta bazı standart gofretlerimiz var, lütfen bizimle kontrol edin.
- Q: Malları kurye acentemiz aracılığıyla teslim edebilir misiniz?
A:Evet, en aşina olduğunuz kurye acentesiyle (DHL, FedEX, UPS vb.) gitmenizi öneririz.Hesabınız üzerinden gönderebiliriz.Ve elbette, nakliye maliyetinden tasarruf etmenize yardımcı olmak için ürünleri kabul edilebilir boyutta güvenli bir şekilde paketleyeceğiz.Navlunla ilgilenmemiz gerekiyorsa, bu da sorun değil.Ayrıca uluslararası kurye şirketleri ile iyi bir indirimimiz var.
- Q: İstediğimizi güvenli bir şekilde elde edeceğimizi nasıl garanti edebilirsin?
A:Gofret ürünleri kırılgan ve bazen pahalıdır.Üretici olarak görmek istediğimiz son şey, kurye sırasında yaptığımız ürünlerin zarar görmesidir.Sonuç olarak, gofretleri yeterince paketleyeceğiz ve onları tampon süngerle dolu uygun bir kartona koyacağız.Ancak bazen kazalar kaçınılmazdır.Yani, lütfen takip edin“Kabul kontrolü”Aşağıdaki çizimlerde gösterilen adımlar.İstenmeyen bir durum meydana gelirse, kontrol adımlarını takip ederseniz, ikmal veya geri ödeme yapacağız.
Kabul Kontrolü
- Ürün kırılgandır.Yeterince paketledik ve kırılgan olarak etiketledik.Nakliye kalitesini sağlamak için mükemmel yurtiçi ve yurtdışı ekspres şirketleri aracılığıyla teslimat yapıyoruz.
- Malları teslim aldıktan sonra lütfen dikkatli davranın ve dış kartonun iyi durumda olup olmadığını kontrol edin.Dış kartonu dikkatlice açın ve ambalaj kutularının hizalı olup olmadığını kontrol edin.Onları çıkarmadan önce bir fotoğraf çekin.
- Ürünler uygulanacağı zaman lütfen vakumlu paketi temiz bir odada açınız.
- Ürünler kargoda hasar görürse lütfen hemen fotoğraf çekin veya video çekin.Hasarlı ürünleri ambalaj kutusundan ÇIKARMAYIN!Hemen bizimle iletişime geçin ve sorunu iyi çözeceğiz.
