SAW Filtre Piezo Osilatör Rezonatör Hızlandırıcı için 100um Tek Kristal Kuvars Gofret
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | BonTek |
| Sertifika: | ISO:9001, ISO:14001 |
| Model numarası: | Piezoelektrik Gofret |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 5 adet |
|---|---|
| Fiyat: | Anlaşılabilir |
| Ambalaj bilgileri: | Kaset/Kavanoz paketi, vakumla kapatılmış |
| Teslim süresi: | 1-4 hafta |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 50000 adet/Ay |
|
Detay Bilgi |
|||
| İsim: | Piezoelektrik Gofret | Çap.: | 3 inç, 4 inç, 6 inç |
|---|---|---|---|
| Malzeme: | Alfa Kuvars | Kalınlık: | 100um yukarı |
| Düz: | 22 mm, 32,5 mm, 47,5 mm, 57,5 mm, Çentik | Yüzey: | Çift taraflı cila, Tek taraflı cila |
| Kullanmak: | Yüzey Akustik Dalga uygulaması | Ra: | <1nm, <0.5nm |
| Vurgulamak: | Kristal Kuvars Piezoelektrik Gofret,SAW Filtre Tek Kristal Kuvars Gofret,Piezo Tek Kristal Kuvars Gofret |
||
Ürün Açıklaması
SAW Filtre Piezo Osilatör Rezonatör Hızlandırıcı için Tek Kristal Kuvars Gofret
Kuvars levhanın kristal koordinat ekseninin belirli bir yönüne kesilmesine kuvars levhanın kesme modeli denir.Kuvars kristalinin anizotropisi nedeniyle, farklı elastik özellikleri, piezoelektrik özellikleri ve sıcaklık özellikleri nedeniyle kuvars dilimlerinin elektriksel ve termal özellikleri farklıdır.
Kuvars kristalinin kesim sembolünü ifade etmenin iki yolu vardır, biri IRE standardının öngördüğü sembol gösterimi, diğeri ise kuvars kristaline özgü özel sembol gösterimidir.IRE ((XYZlWt) sembolü ile belirtilen kesim tipi, bir dizi harf ve Açı ile, orijinal konumun ekseni boyunca talaş kalınlığını ve uzunluğunu temsil etmek için XYZ ile üç harfle söylenir, t (kalınlık), l (uzunluk) ), W (genişlik) dönme yönünü temsil eder, Açı saat yönünün tersine artı ve eksi işareti saat yönünde söylenir.
|
Malzeme |

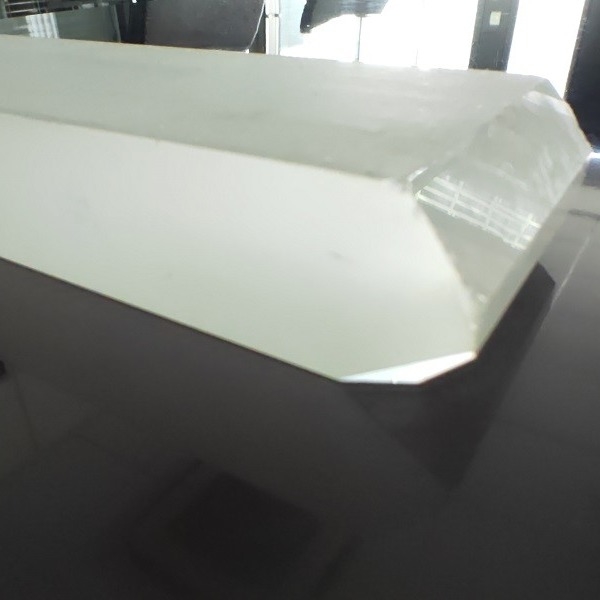

Sentetik Piezoelektrik Kuvars Kristali |
|||
|
Kesme Açısı |
X / Y / Z / AT32°/33°/35°/36°/ BT / ST42.75° vb. veya Özelleştirilmiş başına |
|||
|
çap/boyut |
3" (76,2 mm) |
4" (100mm) |
6" (150mm) |
8" (200mm) |
|
Tol(±) |
<0,20 mm |
|||
|
En İnce Kalınlık |
0,08 mm Min-yukarı |
0.10mm Min-yukarı |
0,20 mm Min-yukarı |
0.35mm Min- |
|
Birincil Daire |
22 mm |
32 mm |
42,5 mm |
57,5 mm veya çentik |
|
LTV (5mmx5mm) |
<1.5µm |
|||
|
televizyon |
<1.5~10 µm |
|||
|
Yay |
±10~±50um |
|||
|
çarpıtma |
<10~40µm |
|||
|
PLTV(<0.5um) |
≥95% (5mm * 5mm) |
|||
|
Oryantasyon Düz |
Hepsi mevcut |
|||
|
Yüzey Tipi |
Tek Taraflı Cila / Çift Taraflı Cila / Lepli |
|||
|
cilalı yan Ra |
<0.5nm veya talep başına özel |
|||
|
Arka Taraf Kriterleri |
Genel 0.2-0.5µm veya özelleştirilmiş |
|||
|
Kenar Kriterleri |
R=0.2mm veya Boğa Burunlu |
|||
|
Mal varlığı |
EÇG |
4. sınıftan daha iyi |
||
|
dahil etme |
2. sınıftan daha iyi |
|||
|
Q-Değeri |
C sınıfından daha iyi |
|||
|
Gofret Yüzey Kriterleri |
Parçacıklar ￠>0,3 µm |
<= 30 |
||
|
Çizik, Yontma |
Hiçbiri |
|||
|
kusur |
Kenar çatlağı, çizik, testere izi, leke yok |
|||
|

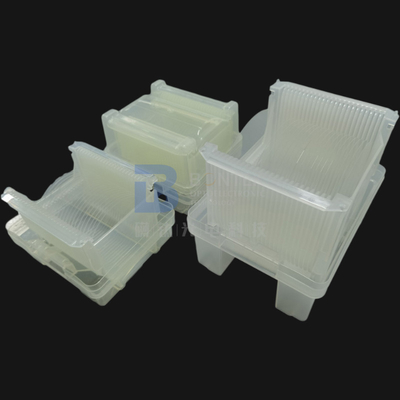

Ambalajlama |
Adet/Gofret kutusu |
Kutu başına 25 adet, Yarı Standart |
||
Kabul Kontrolü
- Ürün kırılgandır.Yeterince paketledik ve kırılgan olarak etiketledik.Nakliye kalitesini sağlamak için mükemmel yurtiçi ve yurtdışı ekspres şirketleri aracılığıyla teslimat yapıyoruz.
- Malları aldıktan sonra lütfen dikkatli olun ve dış kartonun iyi durumda olup olmadığını kontrol edin.Dış kartonu dikkatlice açın ve ambalaj kutularının hizalı olup olmadığını kontrol edin.Onları çıkarmadan önce bir fotoğraf çekin.
- Ürünler uygulanacağı zaman lütfen vakumlu paketi temiz bir odada açınız.
- Ürünler kargoda hasar görürse lütfen hemen fotoğraf çekin veya video çekin.Hasarlı ürünleri ambalaj kutusundan ÇIKARMAYIN!Hemen bizimle iletişime geçin ve sorunu iyi çözeceğiz.
