AT SC Yuvarlak Kesim Kuvars Kristal Boşlukları TCXO için IEEE Standart Tek / Çift Döndürme
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | BonTek |
| Sertifika: | ISO:14001 |
| Model numarası: | Tek Kristal Kuvars |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 10 parça |
|---|---|
| Fiyat: | Anlaşılabilir |
| Ambalaj bilgileri: | Kaset / Kavanoz, PE köpüklü bir kartona koyun. |
| Teslim süresi: | 1-4 hafta |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 200000 adet / Ay |
|
Detay Bilgi |
|||
| Ürün: | Kültürlü Kuvars Kristali | Kalınlık / Frekans: | 1MHz~70MHz, 0,2 mm, 0,35 mm, 0,5 mm |
|---|---|---|---|
| Oryantasyon: | ST-kesim, AT-kesim | Çap: | Φ3 inç, 4 inç, 6 inç |
| Boyut: | Φ8mm, 10mm；20×20mm vb. | Sipariş: | Fundamental; Temel; 3rd Overtone; 3. Üst Ton; 5th Overtone 5. |
| Yüzey: | Lehçe, Tur, Etch | diyoptri: | Plano-Dışbükey: 0,5 diyoptrik～10 diyoptrik Bi-Dışbükey: 10 diyoptrik～15 diyoptri |
| Vurgulamak: | Yuvarlak Kesim Kuvars Kristal Boşlukları I,AT SC Özel Kesim Kuvars Kristalleri,Çift Döndürme Kuvars Kristal Boşlukları |
||
Ürün Açıklaması
AT ST Cut Quartz Kristal Yuvarlak Boşluklar ve Gofret
Piezoelektrik malzemeler, basınca maruz kaldıklarında yönsel olarak ilişkili bir elektrik yükü sergilerler ve bunun tersine, bir elektrik yükünün uygulanması, malzeme içinde yön ile ilişkili bir kuvvetin üretilmesine neden olur.Alternatif bir elektrik alanının uygulanması, malzemenin titreşmesine ve ardından mekanik olarak rezonansa girmesine neden olacaktır.Herhangi bir mekanik rezonansın frekansı, malzemenin fiziksel boyutları, orijinal mono kristal kristalin kristal eksenine göre 'kesim açısı', ortam sıcaklığı ve ilgili mekanik veya elektrik bileşenlerinin herhangi bir değiştirici etkisi ile belirlenir.
Kristalize kuvarsın özellikleri, yüksek kimyasal ve mekanik stabilitesini ve düşük sıcaklık katsayısını içerir, bu da ortam sıcaklığındaki herhangi bir değişiklik için rezonans frekansında küçük bir değişiklik ve rezonansta çok yüksek bir Q ile sonuçlanır.Doğal olarak oluşur ve tüm erken deneysel çalışmalar doğal kristalize kuvars kullanılarak yapılmıştır.
|
Oryantasyon |
AT, SC, BT,…, vb. |
|
Açı Toleransı |
Teta Açısı: ±5″, ±10″, ±15″, ±30″, ±1′, ±2′, …, vb. |
|
Phi Açısı: ±5', ±10', ±15', ±30', …, vb. |
|
|
Boyut |
Yuvarlak (3.0mm～8”)/ Kare (1.6x1.6mm～48x48mm veya daha büyük)/ SMD (1.2x2.4mm Üstte) |
|
Boyut Toleransı |
±0.01mm,+/-0.005mm, +/-0.0005mm, boyuta göre |
|
Sıklık |
AT-Cut Fundamental için 1 Mhz'den 54Mhz'ye kadar;Dağlama ile 70 Mhz'ye kadar |
|
Düz |
Talep başına: daire, ±10 derece içinde X eksenine dik olacaktır. |
|
Yüzey |
#1000(9u);#2000(7u);#3000(5u);#4000(3u) (SiC);Cilalı (Seryum Oksit) ve kazınmış Std |
|
aşırı ton |
Temel;Üçüncü Ton (3.);Beşinci Ton (5.) |
|
diyoptrik |
Plano-Dışbükey: 0,5 diyoptrik～10 diyoptrik Bi-Dışbükey: 10 diyoptrik～15 diyoptrik |
|
Malzeme |
Kültürlü Kuvars Kristali |
|
Q-Değeri |
Min 1.8x10^6, 2.4x10^6 - 3.0x10^6 IEC standartları |
|
EÇG |
Maks 2 /c㎡, 10/c㎡, Maks 30/c㎡, Maks 100/c㎡, Maks 300/c㎡;süpürülmüş kuvars |
|
Kapanımlar |
Ia, Ib, I, II, III Dereceler |
|
süpürüldü |
Z çubuğu, Y çubuğu veya Süpürülmüş kuvars |
Kabul Kontrolü

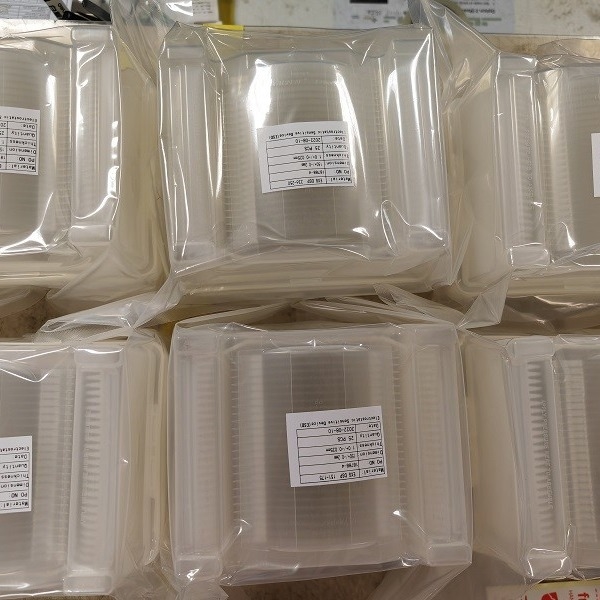

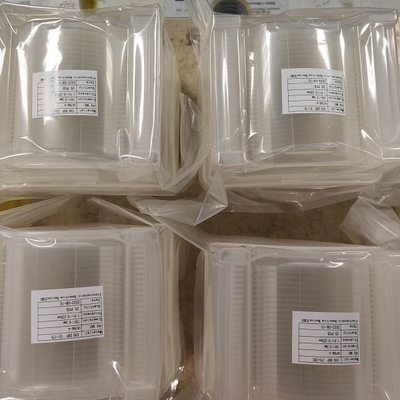

- Ürün kırılgandır.Yeterince paketledik ve kırılgan olarak etiketledik.Nakliye kalitesini sağlamak için mükemmel yurtiçi ve yurtdışı ekspres şirketleri aracılığıyla teslimat yapıyoruz.
- Malları aldıktan sonra lütfen dikkatli olun ve dış kartonun iyi durumda olup olmadığını kontrol edin.Dış kartonu dikkatlice açın ve ambalaj kutularının hizalı olup olmadığını kontrol edin.Onları çıkarmadan önce bir fotoğraf çekin.
- Ürünler uygulanacağı zaman lütfen vakumlu paketi temiz bir odada açınız.
- Ürünler kargoda hasar görürse lütfen hemen fotoğraf çekin veya video çekin.Hasarlı ürünleri ambalaj kutusundan ÇIKARMAYIN!Hemen bizimle iletişime geçin ve sorunu iyi çözeceğiz.
