C Düzlem Cilalı Safir Tek Kristal Gofret 2 İnç 0001 430um
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | BonTek |
| Sertifika: | ISO:9001 |
| Model numarası: | Safir (Al2O3) |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 5 parça |
|---|---|
| Fiyat: | Anlaşılabilir |
| Ambalaj bilgileri: | Kaset, Kavanoz, Film paketi |
| Teslim süresi: | 1-4 hafta |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 10000 adet/Ay |
|
Detay Bilgi |
|||
| Malzeme: | Safir | Büyüme: | Kyropoulos yöntemi |
|---|---|---|---|
| Erime noktası: | 2040 derece C | Termal iletkenlik: | 300 K'de 27,21 W/(m x K) |
| CTE: | 5.6 x 10 -6 /K (parallel C-axis); 5,6 x 10 -6 /K (paralel C ekseni); 5.0 (perpendic | Sertlik: | Knoop 2000 kg/mm 2, 2000g girintili |
| Özgül Isı Kapasitesi: | 419 J/(kg x K) | Dielektrik sabiti: | 11,5 (paralel C ekseni) 9,4 (dikey C ekseni) 1MHz'de |
| Vurgulamak: | Cilalı Safir Tek Kristal Gofret,C Düzlem Tek Kristal Gofret,2 İnç Safir Substrat Gofret |
||
Ürün Açıklaması

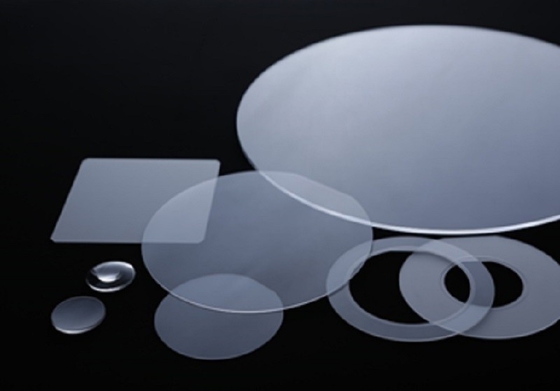

2 İnç C Düzlem 0001 430um Safir Tek Kristal Gofret Cilalı Gofret
Safir, tek bir alümina kristalidir ve elmastan sonra doğadaki en sert ikinci malzemedir.Safir iyi ışık geçirgenliğine, yüksek mukavemete, çarpışma direncine, aşınma direncine, korozyon direncine ve yüksek sıcaklık ve yüksek basınç direncine, biyouyumluluğa sahiptir, yarı iletken optoelektronik cihazların üretimi için ideal bir alt tabaka malzemesidir, safirin elektriksel özellikleri onu alt tabaka haline getirir beyaz ve mavi LED üretimi için malzeme.
Şirketimizin uzun vadeli üretim kalınlığı ≧0.1mm, şekil boyutu ≧Φ2" yüksek hassasiyetli safir gofret. Geleneksel Φ2", Φ4", Φ6", Φ8"'e ek olarak, diğer boyutlar özelleştirilebilir, lütfen satış ekibimizle iletişime geçin.
| Öğe | 2 inç C düzlemi(0001) 430μm Safir Gofretler | |
| Kristal Malzemeler | %99,999, Yüksek Saflıkta, Monokristal Al2O3 | |
| Seviye | Prime, Epi-Hazır | |
| Yüzey Yönü | C düzlemi(0001) | |
| M eksenine doğru C düzlemi dışı açı 0,2 +/- 0,1° | ||
| Çap | 50,8 mm +/- 0,1 mm | |
| Kalınlık | 430 mikron +/- 25 mikron | |
| Birincil Düz Yönlendirme | A düzlemi(11-20) +/- 0,2° | |
| Birincil Düz Uzunluk | 16,0 mm +/- 1,0 mm | |
| Tek Taraf Cilalı | Ön Yüzey | Epi cilalı, Ra < 0,2 nm (AFM ile) |
| (SSP) | Arka Yüzey | İnce zemin, Ra = 0,8 μm ila 1,2 μm |
| Çift Taraflı Cilalı | Ön Yüzey | Epi cilalı, Ra < 0,2 nm (AFM ile) |
| (DSP) | Arka Yüzey | Epi cilalı, Ra < 0,2 nm (AFM ile) |
| TTV | < 10 mikron | |
| YAY | < 10 mikron | |
| çözgü | < 10 mikron | |

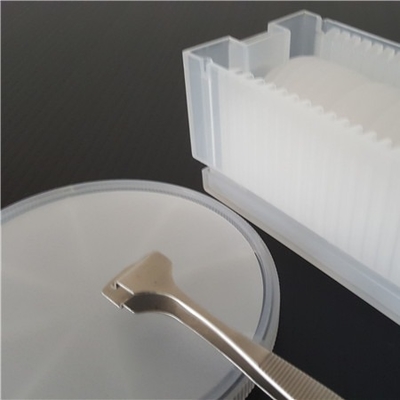

| Temizlik / Paketleme | Class 100 temiz oda temizliği ve vakum paketleme, | |
| Tek kasetli ambalajda veya tek parçalı ambalajda 25 adet. | ||
| SAFİR Al2O3'ün OPTİK ÖZELLİKLERİ | |
|
İletim Aralığı |
0,17 ila 5,5 mikron |
|
Kırılma indisi |
1,75449 (o) 1,74663 (e) 1,06 mikronda |
|
Yansıma Kaybı |
o-ışını için 1,06 mikronda (2 yüzey) - %11,7;e-ışını için - %14,2 |
|
Absorpsiyon İndeksi |
2,4 mikronda 0,3 x 10-3 cm-1 |
|
dN/dT |
5,4 mikronda 13,7 x 10-6 |
|
dn/dm = 0 |
1,5 mikron |
| SAFİR Al2O3'ün FİZİKSEL ÖZELLİKLERİ | |
|
Yoğunluk |
3,97 gr/cm33 |
|
Erime noktası |
2040 derece C |
|
Termal iletkenlik |
300 K'de 27,21 W/(mx K) |
|
Termal Genleşme |
5,6x10-6/K (paralel C ekseni) & 5,0 (dikey C ekseni) x 10-6/K |
|
Sertlik |
Topuz 2000 kg/mm22000g girinti ile |
|
Özgül Isı Kapasitesi |
419 J/(kg x K) |
|
Dielektrik sabiti |
11,5 (paralel C ekseni) 9,4 (dikey C ekseni) 1MHz'de |
|
Young Modülü (E) |
335 GPa |
|
Kayma Modülü (G) |
148.1 GPa |
|
Toplu Modül (K) |
240 GPa |
|
Elastik Katsayılar |
C11=496 C12=164 °C13=115 |
|
Görünen Elastik Limit |
275 MPa (40.000 psi) |
|
Poisson oranı |
0,25 |
|
Oryantasyon |
R düzlemi, C düzlemi, A düzlemi, M düzlemi veya belirli bir yön |
|
Oryantasyon Toleransı |
± 0,3° |
|
Çap |
2 inç, 3 inç, 4 inç, 6 inç, 8 inç veya diğerleri |
|
Çap Toleransı |
2 inç için 0,1 mm, 3 inç için 0,2 mm, 4 inç için 0,3 mm, 6 inç için 0,5 mm |
|
Kalınlık |
0,25 mm, 0,33 mm, 0,43 mm, 0,65 mm, 1 mm veya diğerleri; |
|
Kalınlık Toleransı |
25um |
|
Birincil Düz Uzunluk |
2 inç için 16,0±1,0 mm, 3 inç için 22,0±1,0 mm, 4 inç için 30,0±1,5 mm, 6 inç için 47,5/50,0±2,0 mm |
|
Birincil Düz Yönlendirme |
A düzlemi (1 1-2 0 ) ± 0,2°;C düzlemi (0 0-0 1 ) ± 0,2°, Öngörülen C Ekseni 45 +/- 2° |
|
TTV |
2 inç için ≤10µm, 3 inç için ≤15µm, 4 inç için ≤20µm, 6 inç için ≤25µm |
|
YAY |
2 inç için ≤10µm, 3 inç için ≤15µm, 4 inç için ≤20µm, 6 inç için ≤25µm |
|
Ön Yüzey |
Epi-Parlatılmış (C düzlemi için Ra< 0,3nm, diğer yönler için 0,5nm) |
|
Arka Yüzey |
İnce taşlanmış (Ra=0.6μm~1.4μm) veya Epi-cilalı |
|
Ambalajlama |
Sınıf 100 temiz oda ortamında paketlenmiştir |
