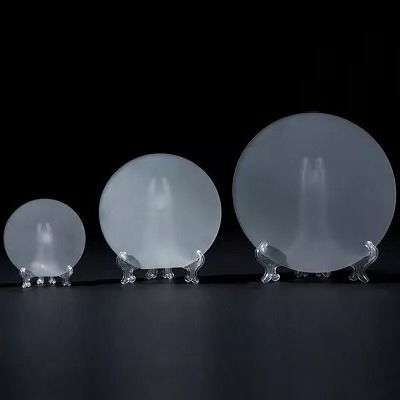

3 İnç Dia 76.2mm Safir Substrat Optik Kristal Pencereler
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | BonTek |
| Sertifika: | ISO:9001 |
| Model numarası: | Safir (Al2O3) |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 5 parça |
|---|---|
| Fiyat: | Anlaşılabilir |

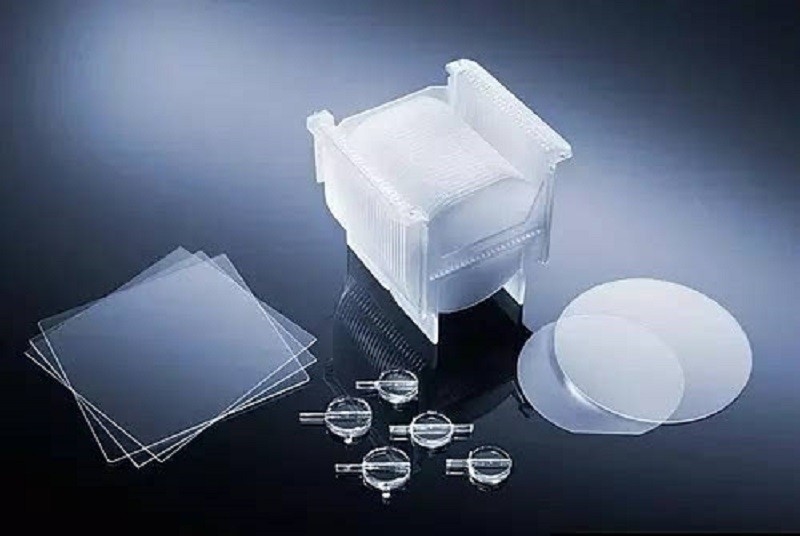

| Ambalaj bilgileri: | Kaset, Kavanoz, Film paketi |
| Teslim süresi: | 1-4 hafta |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 10000 adet/Ay |
|
Detay Bilgi |
|||
| Malzeme: | Al2O3 Gofret | saflık: | %99.999 |
|---|---|---|---|
| Erime noktası: | 2040 °C | Termal iletkenlik: | 300 K'de 27,21 W/(m x K) |
| Çap: | 3 inç, 76,2 mm | Sertlik: | 9.0 Mohs |
| Özgül Isı Kapasitesi: | 419 J/(kg x K) | Dielektrik sabiti: | 11,5 (paralel C ekseni) 9,4 (dikey C ekseni) 1MHz'de |
| Vurgulamak: | Safir Substrat Optik Kristal Pencereler,3 İnç Safir Substrat Gofret,Dia 76.2mm Safir Gofret |
||
Ürün Açıklaması
3 İnç Dia 76.2mm Safir Substrat Optik Kristal Pencereler
Tek kristal safir Al2O3, mükemmel optik, fiziksel ve kimyasal özelliklerin benzersiz bir kombinasyonuna sahiptir.Oksit kristallerinin en serti olan safir Al2O3, yüksek sıcaklıklarda yüksek mukavemetini korur, iyi termal özelliklere ve mükemmel şeffaflığa sahiptir.Safir Al2O3 optiği, 1000 derece C'ye kadar sıcaklıklarda birçok asit ve alkaliye ve ayrıca 300 derece C'nin altındaki HF'ye karşı kimyasal olarak dirençlidir. Bu özellikler, Sapphire Al2O3 optiğinin, görünürden optik iletimin olduğu düşmanca ortamlarda yaygın olarak kullanılmasını teşvik eder. yakın kızılötesi gereklidir.
|
Öğe |
3 inç C düzlemi(0001) 650μm Safir Gofretler |
|
|
Kristal Malzemeler |
%99,999, Yüksek Saflıkta, Monokristal Al2O3 |
|
|
Seviye |
Prime, Epi-Hazır |
|
|
Yüzey Yönü |
C düzlemi(0001) |
|
|
M eksenine doğru C düzlemi dışı açı 0,2 +/- 0,1° |
||
|
Çap |
76,2 mm +/- 0,1 mm |
|
|
Kalınlık |
650 mikron +/- 25 mikron |
|
|
Birincil Düz Yönlendirme |
A düzlemi(11-20) +/- 0,2° |
|
|
Birincil Düz Uzunluk |
22,0 mm +/- 1,0 mm |
|
|
Tek Taraf Cilalı |
Ön Yüzey |
Epi cilalı, Ra < 0,2 nm (AFM ile) |
|
(SSP) |
Arka Yüzey |
İnce zemin, Ra = 0,8 μm ila 1,2 μm |
|
Çift Taraflı Cilalı |
Ön Yüzey |
Epi cilalı, Ra < 0,2 nm (AFM ile) |
|
(DSP) |
Arka Yüzey |
Epi cilalı, Ra < 0,2 nm (AFM ile) |
|
TTV |
< 20 mikron |
|
|
YAY |
< 20 mikron |
|
|
çözgü |
< 20 mikron |
|
|
Temizlik / Paketleme |
Class 100 temiz oda temizleme ve vakum paketleme, tek parça paketleme. |
|
| SAFİR Al2O3'ün FİZİKSEL ÖZELLİKLERİ | |
| Yoğunluk | 3,97 gr/cm33 |
| Erime noktası | 2040 derece C |
| Termal iletkenlik | 300 K'de 27,21 W/(mx K) |
| Termal Genleşme | 5,6x10-6/K (paralel C ekseni) & 5,0 (dikey C ekseni) x 10-6/K |
| Sertlik | Topuz 2000 kg/mm22000g girinti ile |
| Özgül Isı Kapasitesi | 419 J/(kg x K) |
| Dielektrik sabiti | 11,5 (paralel C ekseni) 9,4 (dikey C ekseni) 1MHz'de |
| Young Modülü (E) | 335 GPa |
| Kayma Modülü (G) | 148.1 GPa |
| Toplu Modül (K) | 240 GPa |
| Elastik Katsayılar | C11=496 C12=164 °C13=115 C33=498 °C44=148 |
| Görünen Elastik Limit | 275 MPa (40.000 psi) |
| Poisson oranı | 0,25 |
Kabul Kontrolü
