Çeşitli Yönlendirmelere Sahip 2 İnç 4 İnç 6 İnç Safir Tek Kristal Gofret
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | BonTek |
| Sertifika: | ISO:9001 |
| Model numarası: | Safir (Al2O3) |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 5 parça |
|---|---|
| Fiyat: | Anlaşılabilir |

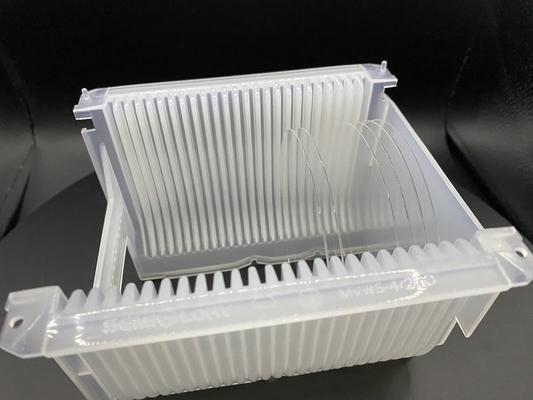

| Ambalaj bilgileri: | Kaset, Kavanoz, Film paketi |
| Teslim süresi: | 1-4 hafta |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 10000 adet/Ay |
|
Detay Bilgi |
|||
| Malzeme: | Safir Gofret | Tip: | tek kristal |
|---|---|---|---|
| Color: | White / Red / Blue | büyüme yöntemi: | Yatay Yönlendirilmiş Kristalleştirme (HDC) |
| Erime noktası: | 2040 derece C | Young Modülü (E): | 335 GPa |
| Kayma Modülü (G): | 148.1 GPa | Toplu Modül (K): | 240 GPa |
| Vurgulamak: | Safir Tekli Kristal Gofret,2 İnç Tekli Kristal Gofret,HDC Safir Gofret |
||
Ürün Açıklaması

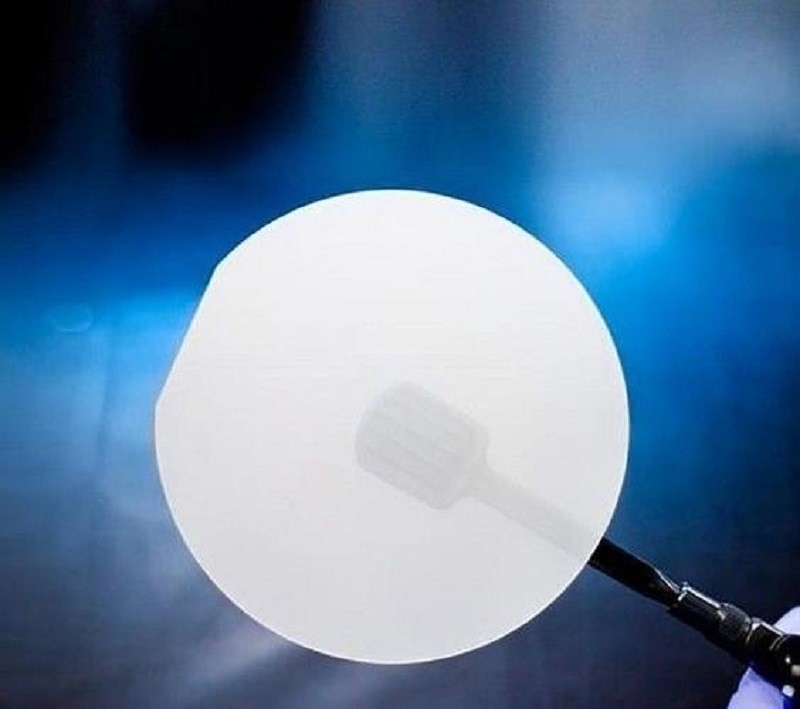

Çeşitli Yönlendirmelere Sahip 2 İnç 4 İnç 6 İnç Safir Tek Kristal Gofret
Boyutlar: 2", 4", 6" ve küçük parçalar halinde kesin;
C yönü, M yönü, R yönü;Tek taraflı cila, çift taraflı cila;
Kalınlık: 100um, 280um, 300um, 350um, 430um, 500um, 650um, 1mm;
Safir, tek bir alümina kristalidir ve elmastan sonra doğadaki en sert ikinci maddedir.Safir iyi ışık geçirgenliğine, yüksek mukavemete, çarpışma direncine, aşınma direncine, korozyon direncine ve yüksek sıcaklık ve yüksek basınca karşı dirence, biyouyumluluğa sahiptir ve çeşitli nesne şekillerine dönüştürülebilir.Yarı iletken optoelektronik cihazlar yapmak için ideal bir alt tabaka malzemesidir.
Uygulama: Safir tek kristal mükemmel bir çok işlevli malzemedir.Endüstri, ulusal savunma ve bilimsel araştırma ve diğer alanlarda (yüksek sıcaklığa dayanıklı kızılötesi pencere gibi) yaygın olarak kullanılabilir.Aynı zamanda yaygın olarak kullanılan bir tek kristal substrat malzemesidir.İlk tercih edilen substratın mevcut mavi, mor, beyaz ışık yayan diyot (LED) ve mavi lazer (LD) endüstrisi (safir substrat üzerinde epitaksi galyum nitrür film tabakasına ihtiyaç vardır), aynı zamanda önemli bir süper iletken ince film substratıdır.Y serisi, La serisi ve diğer yüksek sıcaklıkta süper iletken ince filmler yapmanın yanı sıra, yeni pratik MgB2 (magnezyum diborür) süper iletken ince filmler geliştirmek için de kullanılabilir.
OPTİK ÖZELLİKLER
|
Bulaşma |
0,17 ila 5,5 um |
|
Kırılma indisi |
1,75449 (o) 1,74663 (e) 1,06 um'de |
|
Yansıma Kaybı |
o-ışını için 1,06 mikronda (2 yüzey) - %11,7;e-ışını için - %14,2 |
|
Emilim İndeksi |
2,4 um'de 0,3 x 10-3 cm-1 |
|
dN/dT |
5,4 um'de 13,7 x 10-6 |
|
dn/dm = 0 |
1.5um |
|
Oryantasyon |
R düzlemi, C düzlemi, A düzlemi, M düzlemi veya belirli bir yön |
|
Oryantasyon Toleransı |
± 0,3° |
|
Çap |
2 inç, 3 inç, 4 inç, 6 inç, 8 inç veya diğerleri |
|
Çap Toleransı |
2 inç için 0,1 mm, 3 inç için 0,2 mm, 4 inç için 0,3 mm, 6 inç için 0,5 mm |
|
Kalınlık |
0,25 mm, 0,33 mm, 0,43 mm, 0,65 mm, 1 mm veya diğerleri; |
|
Kalınlık Toleransı |
25um |
|
Birincil Düz Uzunluk |
2 inç için 16,0±1,0 mm, 3 inç için 22,0±1,0 mm, 4 inç için 30,0±1,5 mm, 6 inç için 47,5/50,0±2,0 mm |
|
Birincil Düz Yönlendirme |
A düzlemi (1 1-2 0 ) ± 0,2°;C düzlemi (0 0-0 1 ) ± 0,2°, Öngörülen C Ekseni 45 +/- 2° |
|
TTV |
2 inç için ≤10µm, 3 inç için ≤15µm, 4 inç için ≤20µm, 6 inç için ≤25µm |
|
YAY |
2 inç için ≤10µm, 3 inç için ≤15µm, 4 inç için ≤20µm, 6 inç için ≤25µm |
|
Ön Yüzey |
Epi-Parlatılmış (C düzlemi için Ra< 0,3nm, diğer yönler için 0,5nm) |
|
Arka Yüzey |
İnce taşlanmış (Ra=0.6μm~1.4μm) veya Epi-cilalı |
|
Ambalajlama |
Sınıf 100 temiz oda ortamında paketlenmiştir |
