Kompakt Fotonik Entegrasyon Sağlayan 4 İnç LNOI Gofret
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | BonTek |
| Sertifika: | ISO:9001, ISO:14001 |
| Model numarası: | LNOI Gofret |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 25 adet |
|---|---|
| Fiyat: | $2000/pc |
| Ambalaj bilgileri: | Kaset/ Kavanoz paketi, vakumlu |
| Teslim süresi: | 1-4 hafta |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 50000 adet/ay |
|
Detay Bilgi |
|||
| Ürün: | İzolatörde LiNbO3 | Çap: | 4 inç, Φ100mm |
|---|---|---|---|
| Üst tabaka: | Lityum Niobat | üst kalınlık: | 300~600nm |
| Güneşlenme: | SiO2 Termal Oksit | Güneşlenme Kalınlığı: | 2000±15nm; 2000±15 nm; 3000±50nm; 3000±50nm; 4700±100nm 4700±1 |
| yüzey: | silikon | Başvuru: | Optik Dalga Kılavuzları ve Mikrodalga Kılavuzları |
| Vurgulamak: | LNOI Piezoelektrik Gofret,4 İnç LNOI Gofret,300nm LiNbO3 On İzolatör |
||
Ürün Açıklaması
4 İnçlik LNOI Gofretlerle Kompakt Fotonik Entegrasyon Elde Etme
LNOI, entegre fotonik alanında kullanılan özel bir substrat teknolojisi olan Yalıtkan üzerinde Lityum Niobat anlamına gelir.LNOI substratları, ince bir lityum niyobat (LiNbO3) kristali tabakasının, tipik olarak silikon dioksit (SiO2) veya silikon nitrür (Si3N4) gibi bir yalıtkan substrat üzerine aktarılmasıyla üretilir.Bu teknoloji, kompakt ve yüksek performanslı fotonik cihazların geliştirilmesi için benzersiz avantajlar sunar.
LNOI substratlarının üretimi, gofret bağlama veya iyon kesme gibi teknikler kullanılarak ince bir LiNbO3 tabakasının bir yalıtım tabakasına bağlanmasını içerir.Bu, LiNbO3'ün elektriksel izolasyon sağlayan ve optik dalga kılavuzu kayıplarını azaltan, iletken olmayan bir alt tabaka üzerinde askıya alındığı bir yapı ile sonuçlanır.
LNOI'nin uygulamaları:
- Entegre Fotonik
- Optik İletişim
- Algılama ve Metroloji
- Kuantum Optik

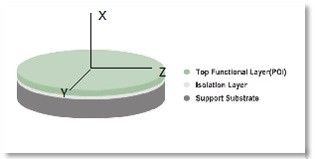

| LNOI Gofret | |||
| Yapı | LN / SiO2/ Si | LTV / PLTV | < 1,5 mikron ( 5∗5 mm2) / %95 |
| Çap | Φ100 ± 0,2 mm | Kenar Hariç Tutma | 5 mm |
| Kalınlık | 500 ± 20 mikron | Yay | 50 mikron içinde |
| Birincil Düz Uzunluk | 47,5 ± 2 mm 57,5 ± 2 mm |
Kenar Kırpma | 2 ± 0,5 mm |
| gofret pahlama | Sağ Tip | çevresel | Rohs 2.0 |
| Üst LN Katmanı | |||
| Ortalama Kalınlık | 400/600±10 nm | tekdüzelik | < 40nm @17 Puan |
| Kırılma indeksi | hayır > 2,2800, ne < 2,2100 @ 633 nm | Oryantasyon | X ekseni ± 0,3° |
| Seviye | Optik | Yüzey Ra | < 0,5 deniz mili |
| Kusurlar | >1mm Yok; ≦1 mm Toplam 300 içinde |
Delaminasyon | Hiçbiri |
| Çizik | >1cm Yok; ≦3 içinde 1cm |
Birincil Daire | +Y Eksenine dik ± 1° |
| İzolasyon SiO2Katman | |||
| Ortalama Kalınlık | 2000 nm ± 15 nm 3000 nm ± 50 nm 4700 nm ± 100 nm | tekdüzelik | < ±1% @17 Puan |
| muhteşemYöntem | Termal Oksit | Kırılma indeksi | 1,45-1,47 @ 633 deniz mili |
| yüzey | |||
| Malzeme | Si | Oryantasyon | <100> ± 1° |
| Birincil Düz Yönlendirme | <110> ± 1° | Direnç | > 10 kΩ·cm |
| Arka Taraf Kirlenmesi | Görünür leke yok | arka taraf | dağlama |
