Yüksek Saflıklı Fd Silikal HPFS Cam Substratları 2 ila 12 inç
Ürün ayrıntıları:
| Place of Origin: | China |
| Marka adı: | BonTek |
| Sertifika: | ISO:9001 |
| Model Number: | Glass substrates |
Ödeme & teslimat koşulları:
| Minimum Order Quantity: | 5 pcs |
|---|---|

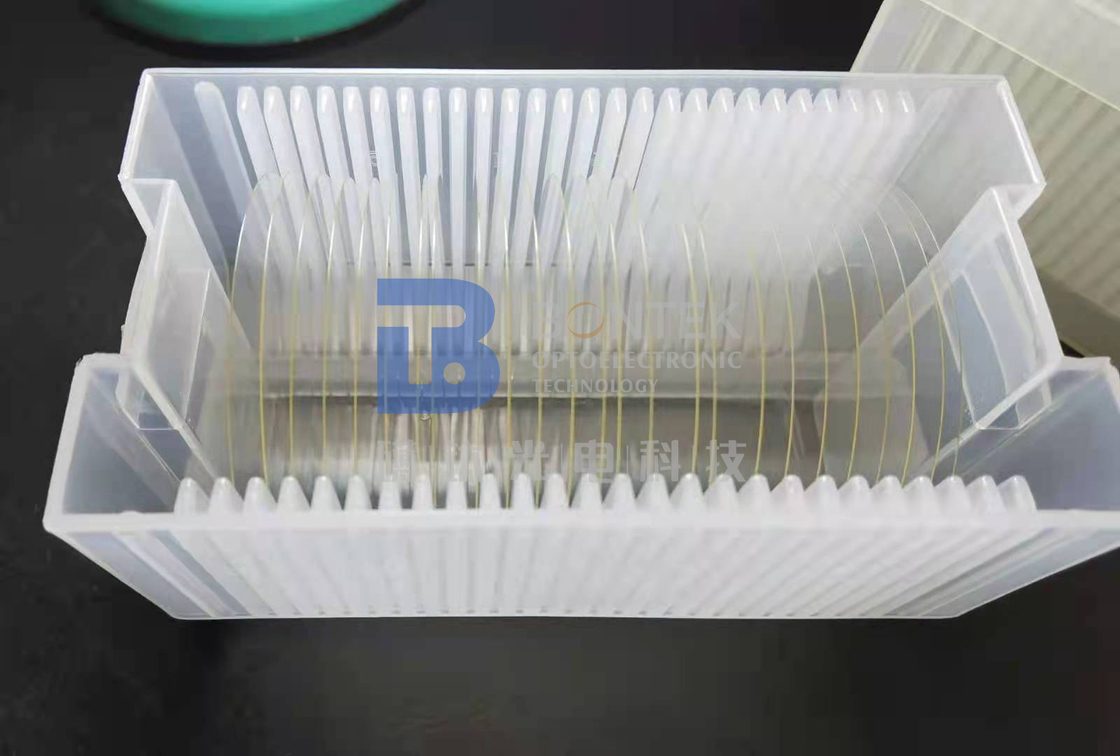

| Packaging Details: | Cassette, Jar |
| Delivery Time: | 2 weeks |
| Payment Terms: | TT/in advance |
| Supply Ability: | 100000/month |
|
Detay Bilgi |
|||
| Corning Modeli: | C7980, C7979, Kartal XG, Goril | Marka: | Corning, Schott, OHARA, FLH, Çin Camı |
|---|---|---|---|
| yoğunluk: | 2.20g/cm3 | çözgü: | <35um |
| OH İçeriği: | <5ppm, <10ppm, <100ppm | Kalınlık: | 0.1-10MM |
| yay: | <30um | Çapraz: | 2-12 İnç |
| Vurgulamak: | Yüksek saflıklı erimiş silikon plaka,HPFS Cam Substratları erimiş kuvars levhaları,Primary Flat ile erimiş kuvars levhalar |
||
Ürün Açıklaması
Ürün Tanımı:
Fused Silica Wafer, ayrıca Cam Wafer olarak da bilinen bir çeşit Kalsiyum Silikat Taşıdır.3 Arc Sec mükemmel paralellik ve 5 Arc Sec diklik ile yüksek cilalanmıştır0.17 ~ 2.1um, 0.26 ~ 2.1um, .0185 ~ 3.5um ve 0.25%'den daha az bir yansıma. Ayrıca, ikinci bir düzlük talep üzerine sağlanabilir. Fused Silica Wafer, optik sistemler gibi çeşitli uygulamalar için idealdir.Lazer tarama sistemleriYüksek hassasiyeti ve doğruluğu, aşırı doğruluk ve istikrar gerektiren en zorlu uygulamalar için uygundur.
Özellikleri:
- Ürün Adı: Erimiş Silikal Wafer
- İletişim aralığı: 0.17 ~ 2.1um, 0.26 ~ 2.1um, 0.0185 ~ 3.5um
- Hasar Sınırı: >10J/cm2
- Birincil düz: 16±2mm, 22±2mm, 32±2mm, 47.5±2mm, 57.5±2mm, Notch
- OH içeriği: < 5ppm, < 10ppm, < 100ppm
- Bevel: 0.25mm X 45°
- Erimiş Kuvars Laboratuvar Ürünleri
- Cam Wafer
- Kwarts Wafer
Teknik parametreler:
| Özellikler | Spesifikasyon |
|---|---|
| Erimiş Silikon Wafer | Kalsiyum silikat kart, Kalsiyum silikat kart |
| Birincil daire | 16±2mm, 22±2mm, 32±2mm, 47.5±2mm, 57.5±2mm, Notch |
| Marka | Corning, Schott, OHARA, FLH, China Glass |
| Denetim Raporu | İsteğe göre |
| Warp. | <35um |
| BÖK | <30um |
| Hasar Sınırı | >10J/cm2 |
| OH içeriği | < 5ppm, < 10ppm, < 100ppm |
| Dikeylik | 5 Arc Sec |
| Schott modeli | Borofloat 33, B270, D263, Zerodur, MEMpax, BK7 |
| Çapraz | 2-12 inç |
Uygulamalar:
BonTek'in Fused Silica Wafer, ayrıca Alüminyum Silikat Cam Wafer olarak da bilinir.Paketleme ve teslimat süresi müşterinin ihtiyaçlarına bağlıdırBonTek, müşteri isteklerine göre ayda 100000 adet kadar tedarik edebilir. Wafer'ın 35um'dan daha az bir warp ve 3 Arc Sec paralelliği vardır.20-10 mükemmel bir yüzey kalitesine sahiptir.İletişim aralığı 0.17um'dan 2.1um'a, 0.26um'dan 2.1um'a ve 0.0185um'dan 3.5um'a kadar. Ayrıca 10J/cm2'den fazla yüksek hasar eşiğine sahiptir.
Özellik:
BonTek, Fused Silica Wafer için güvenilir kaynağınızdır.9001En az 5 adet sipariş miktarı ile bu vafeler, 2-12 inç çapta çeşitli boyutlarda ve kaset ve kavanoz da dahil olmak üzere çeşitli ambalaj seçeneklerinde mevcuttur.Fused Silica Wafers'imizin yüzey kabalığı Ra<1.0nm ve yarı iletken, MEMS ve tıbbi gibi çeşitli uygulamalar için kullanılabilir. JGS1, JGS2, JGS3 ve F-HUV dahil olmak üzere çeşitli farklı modeller sunuyoruz.Fused Quartz Laboratuvar Malzemelerimizin kalite standartlarını karşılaması garantilidir ve güvenilir ve uygun maliyetli bir çözüm sunar.Ödeme sonrası siparişinizi 2 hafta içinde teslim edebiliriz ve aylık üretim kapasitemiz 100.000'dir. İsteğe göre özelleştirme yapılabilir.Fused Silica Wafer hakkında daha fazla bilgi edinmek için bugün bize ulaşın.
| Malzeme | UV Erimiş Silika, Erimiş Kuvars (JGS1, JGS2, JGS3) | ||||||
| Spesifikasyon | birim | 3 ¢ | 4 ¢ | 5 inç | 6 inç | 8 inç | 12 inç |
| Diametre (veya kare) | mm | 76.2 | 100 | 125 | 150 | 200 | 300 |
| Tol ((±) | mm | <0,1 ~ 0,25 mm | |||||
| En ince kalınlık | mm | >0.10 | >0.10 | >0.30 | >0.30 | >0.30 | >0.50 |
| Birincil daire | mm | 22 | 32.5 | 42.5 | 57.5/çizik | çentik | çentik |
| LTV (5mmx5mm) | μm | <2 | <2 | <2 | <2 | <2 | < 10 |
| TTV | μm | < 8 | < 10 | <15 | <20 | <30 | <30 |
| Yere kapanın. | μm | ±20 | ±25 | ±40 | ±40 | ±60 | ±60 |
| Warp. | μm | <30 | <40 | <50 | <50 | < 60 | < 60 |
| PLTV ((<0.5um) | % | ≥95% ((5mm*5mm) | |||||
| İletişim | UV, Optik, IR veya Özel seçenek | ||||||
| Kenar yuvarlama | mm | SEMI M1.2 standardına uygun/IEC62276'ya başvur | |||||
| Yüzey Tipi | Tek taraflı cilalı / Çift taraflı cilalı | ||||||
| cilalanmış taraf Ra | nm | <1.0nm veya talep edilen spesifik | |||||
| Arka taraf kriterleri | μm | Genel 0.2-0.5μm veya özel olarak | |||||
| Görünüşü | Kirlenme | Hiçbiri | |||||
| Parçacıklar>0,3μm | <=30 | ||||||
| Testere izleri, çizgiler | Hiçbiri | ||||||
| Çizik | Hiçbiri | ||||||
| Çatlaklar, testere izleri, lekeler | Hiçbiri | ||||||
Destek ve Hizmetler:
Fused Silica Wafer için müşterilerimize teknik destek ve servis sağlıyoruz. Deneyimli mühendisler ekibimiz ürün seçimi, sorun giderme ve bakım konusunda size yardımcı olabilir.Özel ihtiyaçlarınızı karşılamak için özel çözümler de sağlayabiliriz..
Fused Silica Wafer için derinlemesine teknik destek ve servis sağlıyoruz. Mühendislerimiz ürün özellikleri, özellikleri ve uygulamalar hakkında sorularınızı cevaplayabilir.Ürünlerin kurulumu ve bakımı konusunda danışmanlık sunmak için de hazırlar.Gereksinimlerinizi karşılamak için özel çözümler sağlayabiliriz.
Fused Silica Wafer için ücretsiz teknik destek ve hizmet sunuyoruz.Ek yardıma ihtiyacınız varsa- Yerel ziyaret için düzenleme yapabiliriz.
Ürün testi ve analizi, süreç optimizasyonu ve arıza analizi de dahil olmak üzere geniş bir teknik hizmet yelpazesi sunuyoruz.Mühendislerimiz en son teknolojilerle ilgili bilgi sahibi ve deneyimlidirler ve en iyi sonuçları elde etmenize yardımcı olmak için çözümler ve tavsiyeler sunabilirler..
Size kaliteli teknik destek ve Fused Silica Wafer için hizmet sunmaya kararlıyız.Deneyimli mühendisler ekibimiz, sahip olabileceğiniz herhangi bir soru veya sorunla ilgili size yardımcı olmak için mevcuttur.Size mümkün olan en iyi hizmeti sunmaya çalışıyoruz.
