TTV 5um cam substratları ile çapı 2-12 inç silikon vafeleri
Ürün ayrıntıları:
| Place of Origin: | China |
| Marka adı: | BonTek |
| Sertifika: | ISO:9001 |
| Model Number: | Glass substrates |
Ödeme & teslimat koşulları:
| Minimum Order Quantity: | 5 pcs |
|---|---|

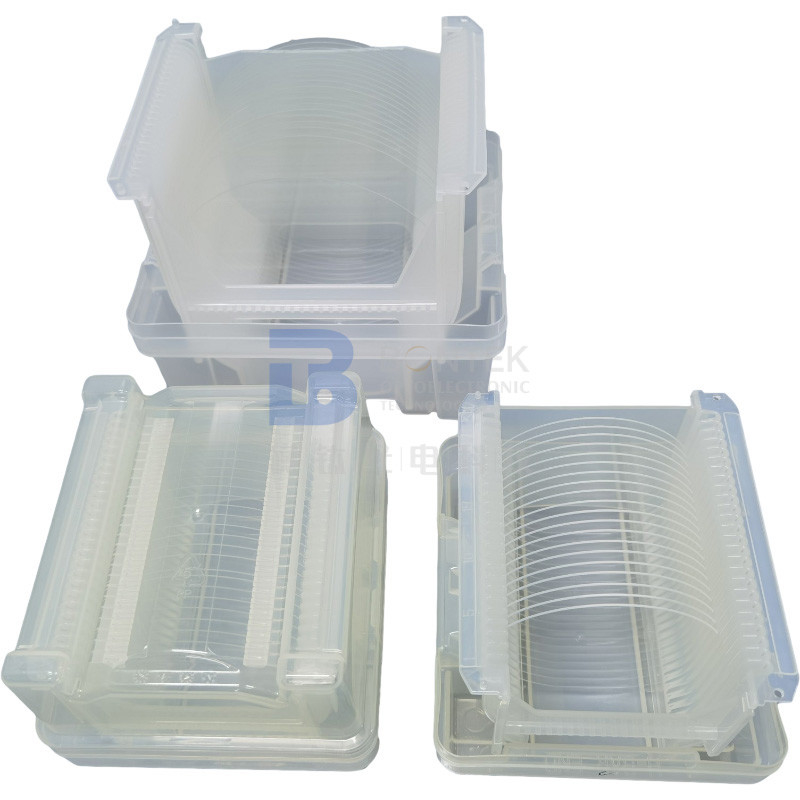

| Packaging Details: | Cassette, Jar |
| Delivery Time: | 2 weeks |
| Payment Terms: | TT/in advance |
| Supply Ability: | 100000/month |
|
Detay Bilgi |
|||
| Hasar Eşiği: | >10J/cm2 | Yansıtıcılık: | <%0,25 |
|---|---|---|---|
| paralellik: | 3 Arc Sec | yay: | <30um |
| İletişim: | IR, Görünür, DUV | Denetim raporu: | Talep üzerine |
| FLH modeli: | JGS1, JGS2, JGS3, F-HUV | Malzeme: | Erimiş silikon cam |
| Vurgulamak: | 12 inçlik silikon wafer,TTV'li erimiş kuvars levhalar,5um Cam Substratlar Silikon Wafer |
||
Ürün Açıklaması
Ürün Tanımı:
Fused Silica Wafer, erimiş kuvars veya erimiş silikon olarak da bilinen kuvars malzemesinden yapılmış optik dereceli monokristal bir waferdir. Mükemmel optik özelliklere sahiptir,0'dan itibaren iletim aralığı gibi..17 ila 2.1um, 0.26 ila 2.1um ve 0.0185 ila 3.5um, 35um'dan daha az warp, JGS1, JGS2, JGS3 ve F-HUV gibi FLH modelleri, istek başına ikinci düzlük ve yüzey kabalığı Ra 1.0nm'den daha az.Diğer malzemelerle karşılaştırıldığında, kalsiyum silikat kartı ve borosilikat cam, daha yüksek optik iletim, daha az termal genişleme katsayısı ve daha iyi homojenliğe sahiptir.Pencereler, ve prizmalar.
Özellikleri:
- Ürün Adı: Erimiş Silikal Wafer
- İletişim: IR, Görünür, DUV
- Metal kirlilikleri: <0.2ppm
- BOW: <30um
- TTV: <2um, <5um
- Malzeme: Erimiş silikon cam
- Cam Wafer
- Erimiş Kuvars Laboratuvar Ürünleri
- Alüminyum silikat cam
- Optik cam
Teknik parametreler:
| Malzeme | UV Erimiş Silika, Erimiş Kuvars (JGS1, JGS2, JGS3) | ||||||
| Spesifikasyon | birim | 3 ¢ | 4 ¢ | 5 inç | 6 inç | 8 inç | 12 inç |
| Diametre (veya kare) | mm | 76.2 | 100 | 125 | 150 | 200 | 300 |
| Tol ((±) | mm | <0,1 ~ 0,25 mm | |||||
| En ince kalınlık | mm | >0.10 | >0.10 | >0.30 | >0.30 | >0.30 | >0.50 |
| Birincil daire | mm | 22 | 32.5 | 42.5 | 57.5/çizik | çentik | çentik |
| LTV (5mmx5mm) | μm | <2 | <2 | <2 | <2 | <2 | < 10 |
| TTV | μm | < 8 | < 10 | <15 | <20 | <30 | <30 |
| Yere kapanın. | μm | ±20 | ±25 | ±40 | ±40 | ±60 | ±60 |
| Warp. | μm | <30 | <40 | <50 | <50 | < 60 | < 60 |
| PLTV ((<0.5um) | % | ≥95% ((5mm*5mm) | |||||
| İletişim | UV, Optik, IR veya Özel seçenek | ||||||
| Kenar yuvarlama | mm | SEMI M1.2 standardına uygun/IEC62276'ya başvur | |||||
| Yüzey Tipi | Tek taraflı cilalı / Çift taraflı cilalı | ||||||
| cilalanmış taraf Ra | nm | <1.0nm veya talep edilen spesifik | |||||
| Arka taraf kriterleri | μm | Genel 0.2-0.5μm veya özel olarak | |||||
| Görünüşü | Kirlenme | Hiçbiri | |||||
| Parçacıklar>0,3μm | <=30 | ||||||
| Testere izleri, çizgiler | Hiçbiri | ||||||
| Çizik | Hiçbiri | ||||||
| Çatlaklar, testere izleri, lekeler | Hiçbiri | ||||||
| Parametreler | Özellikler |
|---|---|
| Paralellik | 3 Arc Sec |
| Warp. | <35um |
| İletişim | IR, Görünür, DUV |
| yoğunluk | 2.20g/cm3 |
| Sertifika | ISO9001, RoHS |
| OH içeriği | < 5ppm, < 10ppm, < 100ppm |
| Hasar Sınırı | >10J/cm2 |
| FLH modeli | JGS1, JGS2, JGS3, F-HUV |
| Kalınlığı | 0.1-10mm |
| Yüzey kalitesi | 20-10 |
| Erimiş Kuvars Laboratuvar Ürünleri | Yüksek saflıklı erimiş silikon |
| Alüminyum silikat cam | - Evet. |
Uygulamalar:
BonTek'in yüksek saflıklı erimiş silikon levhaları, 0.2ppm'den daha az olan son derece düşük metal kirlilik düzeyi olan kalsiyum silikat kart malzemesinden yapılmış bir cam substrat türüdür.Bu levhaların kırılma indeksi 1.46, 1.472, 1.50, 1.51, 1.523 ve 10J/cm2'den fazla bir hasar eşiği. ISO:9001 standartlarına göre üretilir ve 0.25mm X 45° açılı bir şekilde yapılırlar.2 ila 12 inç arasında değişen çeşitli çaplarda mevcuttur, BonTek'in erimiş silikon levhaları çok çeşitli uygulamalar için uygundur ve olağanüstü dayanıklılık ve performans sunar.Bu levhalar kasette veya kavanozda paketlenir ve ayda 100000'e kadar miktarda tedarik edilir.Bu levhaların yapımında kullanılan alümina silikat camı üstün dayanıklılık ve ısı direncini sağlar, bu da onları üstün performans gerektiren herhangi bir uygulama için mükemmel bir seçim haline getirir.
Özellik:
Erimiş Silikon Wafer
- Marka adı: BonTek
- Model numarası: Cam substratları
- Doğum yeri: Çin
- Sertifikasyon: ISO:9001
- En az sipariş miktarı: 5 adet
- Paketleme: Kaset, Kavanoz
- Teslim süresi: 2 hafta
- Ödeme Şartları: TT/önce
- Tedarik Yeteneği: 100000/ay
- Çap: 2-12 inç
- Yıkım Endeksi: 1.46, 1.472, 1.50, 1.51, 1.523
- İletişim aralığı: 0.17~2.1um, 0.26~2.1um, .0185~3.5um
- Warp: <35um
- FLH modeli: JGS1, JGS2, JGS3, F-HUV
- Anahtar kelimeler:Kalsiyum silikat kart, alümina silikat cam, kalsiyum silikat kart, yüksek sıcaklık yalıtım malzemesi
Destek ve Hizmetler:
Erimiş Silikal Wafer Teknik Desteği ve Servisi
Fused Silica Wafer için teknik destek ve servis sağlıyoruz. Deneyimli teknisyenlerimiz ve mühendislerimiz aşağıdaki hizmetleri sağlayabilir:
- Fused Silica Wafer ürünlerinin onarımı ve bakımı
- Fused Silica Wafer sorunlarının danışmanlığı ve giderilmesi
- Fused Silica Wafer'ın montajı ve konfigürasyonu
- Erimiş Silikon Wafer'in test edilmesi ve değerlendirilmesi
- Fused Silica Wafer için yazılım yükseltmeleri
- Erimiş Silikon Wafer için eğitim ve destek
Eğer herhangi bir sorunuz varsa veya Fused Silica Wafer için desteğe ihtiyacınız varsa, lütfen daha fazla bilgi için bizimle iletişime geçin.
