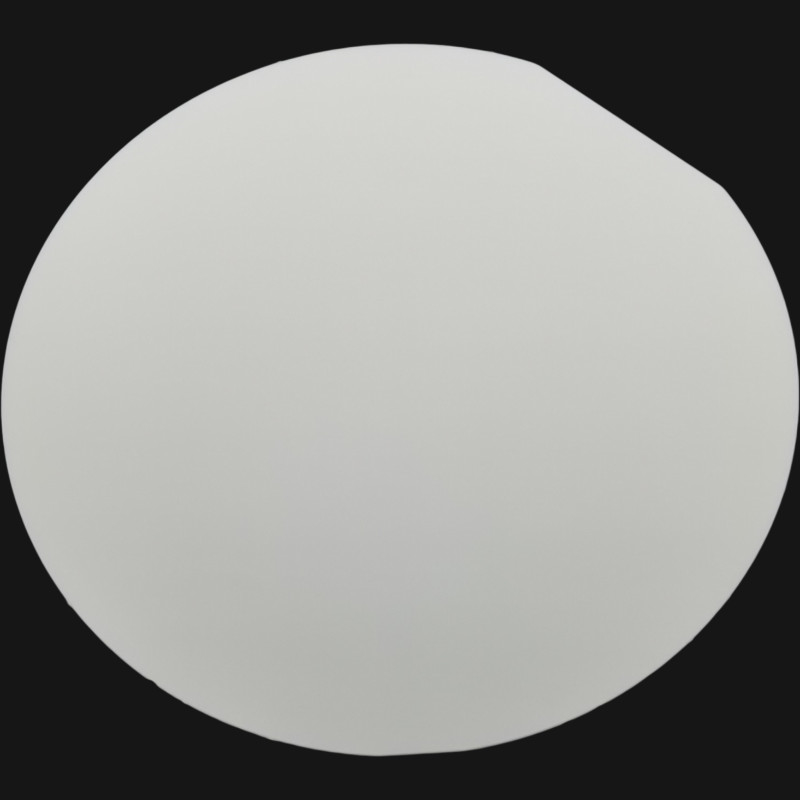

3.5um Fd Silikon Wafer With Corning 7980 FHUV OHARA1300 Schott BF33 Zerodur
Ürün ayrıntıları:
| Place of Origin: | China |
| Marka adı: | BonTek |
| Sertifika: | ISO:9001 |
| Model Number: | Glass substrates |
Ödeme & teslimat koşulları:
| Minimum Order Quantity: | 5 pcs |
|---|---|
| Packaging Details: | Cassette, Jar |
| Delivery Time: | 2 weeks |
| Payment Terms: | TT/in advance |
| Supply Ability: | 100000/month |
|
Detay Bilgi |
|||
| TTV: | <2um, <5um | Eğim: | 0,25 mm x 45° |
|---|---|---|---|
| diklik: | 5 Ark Saniye | Yüzey kalitesi: | 20-10 |
| İletim Aralığı: | 0,17~2,1um, 0,26~2,1um, 0,0185~3,5um | Schott Modeli: | Borofloat 33, B270, D263, Zerodur, MEMpax, BK7 |
| OH İçeriği: | <5ppm, <10ppm, <100ppm | COC: | Talep üzerine |
| Vurgulamak: | 3.5 um Erimiş Silikon Wafer,Corning ile erimiş kuvars levhaları,5 Arc Sec Erimiş Silikon Wafer |
||
Ürün Açıklaması
Ürün Tanımı:
Fused Silica Wafer, yarı iletken, MEMS ve tıbbi endüstrilerde yaygın olarak kullanılan yüksek performanslı, uygun maliyetli bir IC Silikon Wafer ürünüdür.ve elektronik ürünlerin ve bileşenlerin üretimi için yüksek kaliteli bir malzemedir.Eşsiz özellikleri, optik elemanlar, optik lensler ve diğer optik bileşenler de dahil olmak üzere birçok uygulama için idealdir.Erimiş Silikon Wafer yüzeyi son derece pürüzsüzdür ve aşınmaya karşı oldukça dayanıklıdırMükemmel optik iletim özelliklerine ve% 0.25'ten daha düşük yüksek yansıtıcılığa sahiptir. Ayrıca mükemmel termal şok direnci ve mükemmel termal iletkenliğe sahiptir.Erimiş Silikon Wafer yüzey kalitesi 20-10ISO9001 ve RoHS tarafından sertifikalandırılmıştır. Ayrıca, Kalsiyum Silikat Tahta, Erimiş Kuvars Laboratuvar Ürünleri ve elektronik cihazlarda kullanılan diğer bileşenler gibi çok çeşitli uygulamalar için uygundur.
Erimiş Silikon Wafer, AR, HR ve V-Coat da dahil olmak üzere farklı kaplamalarda mevcuttur ve geniş bir uygulama yelpazesi sunar.Çeşitli uygulamalar için ideal bir seçim yaparYüksek dayanıklılığa ve düşük bakım gereksinimlerine sahiptir, bu da yarı iletken, MEMS ve tıbbi endüstri uygulamaları için uygun maliyetli bir seçim haline getirir.Erimiş Silikon Wafer ayrıca mükemmel termal istikrar sağlar, çeşitli ortamlarda uzun süreli kullanım için uygundur.
| Malzeme | UV Erimiş Silika, Erimiş Kuvars (JGS1, JGS2, JGS3) | ||||||
| Spesifikasyon | birim | 3 ¢ | 4 ¢ | 5 inç | 6 inç | 8 inç | 12 inç |
| Diametre (veya kare) | mm | 76.2 | 100 | 125 | 150 | 200 | 300 |
| Tol ((±) | mm | <0,1 ~ 0,25 mm | |||||
| En ince kalınlık | mm | >0.10 | >0.10 | >0.30 | >0.30 | >0.30 | >0.50 |
| Birincil daire | mm | 22 | 32.5 | 42.5 | 57.5/çizik | çentik | çentik |
| LTV (5mmx5mm) | μm | <2 | <2 | <2 | <2 | <2 | < 10 |
| TTV | μm | < 8 | < 10 | <15 | <20 | <30 | <30 |
| Yere kapanın. | μm | ±20 | ±25 | ±40 | ±40 | ±60 | ±60 |
| Warp. | μm | <30 | <40 | <50 | <50 | < 60 | < 60 |
| PLTV ((<0.5um) | % | ≥95% ((5mm*5mm) | |||||
| İletişim | UV, Optik, IR veya Özel seçenek | ||||||
| Kenar yuvarlama | mm | SEMI M1.2 standardına uygun/IEC62276'ya başvur | |||||
| Yüzey Tipi | Tek taraflı cilalı / Çift taraflı cilalı | ||||||
| cilalanmış taraf Ra | nm | <1.0nm veya talep edilen spesifik | |||||
| Arka taraf kriterleri | μm | Genel 0.2-0.5μm veya özel olarak | |||||
| Görünüşü | Kirlenme | Hiçbiri | |||||
| Parçacıklar>0,3μm | <=30 | ||||||
| Testere izleri, çizgiler | Hiçbiri | ||||||
| Çizik | Hiçbiri | ||||||
| Çatlaklar, testere izleri, lekeler | Hiçbiri | ||||||
Özellikleri:
- Ürün Adı: Erimiş Silikal Wafer
- FLH modeli: JGS1, JGS2, JGS3, F-HUV
- İletişim aralığı: 0.17~2.1um, 0.26~2.1um, .0185~3.5um
- Yıkım Endeksi: 1.46, 1.472, 1.50, 1.51, 1.523
- Malzeme: Alüminyum silikat cam, alüminyum silikat cam, borosilikat cam
- Uygulama: Yarım iletken, MEMS, Tıbbi
- Denetim Raporu: İsteğe göre
Teknik parametreler:
| Parametreler | Değer |
|---|---|
| Malzeme | Yüksek saflıklı erimiş silikon/şüşe vafra |
| FLH modeli | JGS1, JGS2, JGS3, F-HUV |
| OHARA modeli | SK1300, SK1310 |
| Schott modeli | Borofloat 33, B270, D263, Zerodur, MEMpax, BK7 |
| Kalınlığı | 0.1-10mm |
| Hasar Sınırı | >10J/cm2 |
| Metal Kirlilikleri | <0,2 ppm |
| Çapraz | 2-12 inç |
| İletişim | IR, Görünür, DUV |
| Denetim Raporu | İsteğe göre |
| İkinci kat. | İsteğe göre |
Uygulamalar:
BonTek, Corning C7980, C7979, Eagle XG, Gorilla, FLH JGS1, JGS2, JGS3 ve F-HUV gibi çeşitli modellerle yüksek saflıklı erimiş silikon levhaları sunar.Waferler erimiş kuvarstan yapılır., borosilikat cam, optik cam, kuvars cam ve mükemmel optik özelliklere sahip diğer malzemeler.
Erimiş silikon levhalarımız ISO9001 sertifikalıdır ve IR, görünür ve DUV iletim gibi çok çeşitli uygulamalarda kullanılabilir.En az 5 adet sipariş miktarı ve teslim süresi 2 hafta, BonTek'in erimiş silikon levhaları güvenilir ve uygun maliyetlidir. Yüksek kalite seviyesini ve aylık 100000'lik tedarik kapasitesini garanti ediyoruz.
Erimiş silikon levhalarımız, Ra<1.0nm çok hassas bir yüzey kabalığına sahiptir, bu da onları çeşitli uygulamalar için mükemmel hale getirir.FLH ve China GlassKaset ve kavanoz gibi çeşitli ambalaj türleri ile wafers sunuyoruz.
Özellik:
Erimiş Silikon Wafer: Kendi Özelliklerinizi YapınBonTek, cam substratların model numarası ile özelleştirilmiş erimiş silikon vafeler sunar. Erimiş silikon vafelerimiz ISO:9001 sertifikalıdır ve en az 5 adet sipariş miktarı vardır.Her bir levha kasette veya kavanozda paketlenir., ve iki haftalık teslimatı garanti ediyoruz. Ödeme şartlarımız TT / önceden ve ayda 100000 wafer'e kadar tedarik edebiliyoruz. İletişim aralığımız 0.17-2.1um, 0.26-2.1um ve 0.185-3.5um, bir hasar eşiği ile > 10J/cm2, TTV < 2um, < 5um, ve BOW < 30um.ve ideal olarak Kalsiyum Silikat Tablosu üretimi için kullanılırlar..
Destek ve Hizmetler:
Fused Silica Wafers için teknik destek ve hizmetler sağlıyoruz.ve üretim sürecinde ortaya çıkabilecek herhangi bir sorunu çözmeye yardımcı olurÖzel ihtiyaçlarınızı karşılamak için süreç optimizasyonu, ürün niteliği ve metroloji çözümleri gibi özel hizmetler de sunuyoruz.Aynı zamanda en iyi performansı sağlamak için ürünlerimizi kullanma konusunda eğitim veriyoruz.
