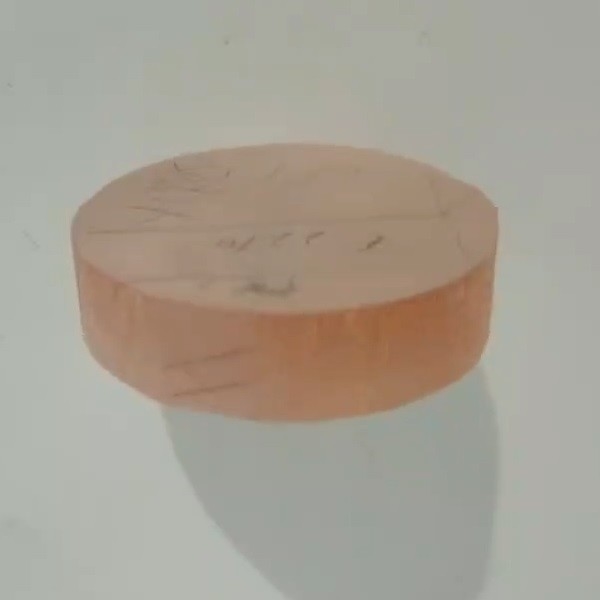

Yüksek frekanslı geniş bantlı filtre ve pizoelektrik dönüştürücü için LiTaO3 wafer
Ürün ayrıntıları:
| Menşe yeri: | ÇIN |
| Marka adı: | CSIMC |
| Sertifika: | ISO:9001, ISO:14001 |
| Model numarası: | Lityum Tantalat (LiTaO3) |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 5 adet |
|---|---|
| Fiyat: | Anlaşılabilir |
| Ambalaj bilgileri: | Kaset/ Kavanoz paketi, vakumlu |
| Teslim süresi: | 1-4 hafta |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 10000 adet/ay |
|
Detay Bilgi |
|||
| Malzeme: | LiTaO3 Wafer | Sınıf: | SAW sınıfı Optik sınıfı |
|---|---|---|---|
| Oryantasyon: | Z kesimi, Y kesimi vb. | Yüzey finişi: | DSP, SSP, tur |
| Çapraz: | 3 inç, 4 inç, 6 inç | Kalınlığı: | 0,35 mm, 0,5 mm |
| Birincil daire: | 22mm, 32mm, 47.5mm, 57.5mm. | Uygulama: | Yüksek frekanslı geniş bantlı filtreler ve pizoelektrik dönüştürücüler |
| Vurgulamak: | Yüksek frekanslı geniş bantlı filtre LiTaO3 levha,piezoelektrik dönüştürücü LiTaO3 levha |
||
Ürün Açıklaması
Yüksek frekanslı geniş bantlı filtre ve pizoelektrik dönüştürücü için LiTaO3 wafer
LiTaO3 Kristal Wafer - gelişmiş optik ve elektronik uygulamalarda oyun değiştirici bir malzeme.ve elektro-optik özellikleri, geleneksel malzemelerden farklı kılıyor.
LiTaO3 Kristal Wafer, olağanüstü piezoelektrik özelliklere sahiptir, mekanik gerilimi yüksek hassasiyet ve hassasiyetle elektrik sinyallerine dönüştürür.Bu da onu sensörler için ideal bir seçim haline getiriyor., aktüatörler ve frekans kontrol cihazları.
Ayrıca, yüksek kırılma indeksi ve düşük emişim katsayısı üstün optik performans sağlar.yüksek çözünürlüklü görüntüleme sistemleri ve optik bileşenler için uygun hale getirir.
Ek olarak, LiTaO3 Kristal Wafer, çok çeşitli ortamlarda güvenilir bir şekilde çalışmasını sağlayan mükemmel bir termal kararlılık ve kimyasal direnç sunar.Kesin boyutsal istikrarı ve düşük termal genişleme katsayısı güvenilirliğini ve yeniden üretilebilirliğini daha da artırır.
İster gelişmiş optik sistemler, ister piezoelektrik cihazlar, ister başka bir hassas enstrümantasyon geliştirmeye çalışın, LiTaO3 Kristal Wafer üstün bir malzeme çözümü sunuyor.Eşsiz özellikleri yüksek kaliteli performans ve güvenilirliği sağlar, en kritik uygulamalarınız için uygun maliyetli bir seçenek haline getirir.
LiTaO3 Kristal Wafer'ı seçin ve piezoelektrik hassasiyet, optik berraklık ve performans farkını deneyimleyin.İleri optik ve elektronik yeniliklerinizi hayata geçirmenize yardım edelim..
|
Çapraz |
76.2±0.2mm |
100±0,2 mm |
150±0,2 mm |
|
Birincil daire |
22±1 mm |
32 ± 1 mm |
47.5mm, 57.5mm, Notch |
|
Yönlendirme |
36°Y, 42°Y, X-112°Y, Y, Z |
||
|
Kalınlığı |
0.07mm~1.0mm |
0.1mm~1.0mm |
0.35mm~1.0mm |
|
Yüzey finişi |
Tek / Çift taraflı cilalı / Çift taraflı cilalı |
||
|
TTV |
< 1 ~ 5μm |
||
|
BÖK |
± (20μm ~ 40um) |
||
|
Warp. |
<= 20μm ~ 50μm |
||
|
LTV (5mmx5mm) |
< 1,5 mm |
||
|
PLTV ((<0.5um) |
≥98% (5mm*5mm) 2mm kenar hariç |
||
|
cilalanmış taraf Ra |
Kabalık Ra<=5A |
||
|
Arka taraf kriterleri |
Kabartma Ra:0.5-1.0μm, GC#1000 |
||
|
Scratch & Dig (S/D) |
20/10, 40/20, 60/40 |
||
|
Kenar Profili |
SEMI M1.2 ile tamamlan @ GC800# ile C yazılı.normal |
||
|
Çatlaklar, testere izleri, lekeler |
Hiçbiri |
||
|
Kristal yapısı |
Trigonal, uzay grubu R3c, nokta grubu 3m |
|
Hücre parametreleri |
a=5.154Å, c=13.781Å |
|
Erime Noktası |
1650°C |
|
Curie sıcaklığı |
607°C |
|
Mohs Sertliği |
5.5 |
|
yoğunluk |
7.46 g/cm3 |
|
Dielektrik Sabitleri |
ε11/ε0:51.7 |
|
ε33/ε0:44.5 |
|
|
Elastik Sertlik Katmanları |
CE11:2.33(×1011N/m2) |
|
CE33:2.77(×1011N/m2) |
|
|
Piezoelektrik gerginlik sabitleri |
d22:2.4 ((×10-11C/N) |
|
d33:0.8 ((×10-11C/N) |
|
|
Transmisyon menzili |
400-4500nm |
|
Elektroptik katsayılar |
r33=30.4pm/V |
|
632.8nm'de kırılma indeksi |
No=2.176, ne=2.180 |
Sık Sorulan Sorular:
- S: Hangi ürünler üzerinde çalışıyorsunuz?
A:Biz kendimizi piyozo levha uzmanı olarak görüyoruz. Yaklaşık 30 yıl önce Çin'de tek kristal kuvars ile çalışan ilk kişileriz. Sonra yavaş yavaş LiNbO3, LiTaO3 alanına adım atıyoruz.Kuvars camÖzellikle de piyozo kuvars tedarikçisi arıyorsanız en iyi seçimimiz bizyiz.Üstün açı doğruluğuyla SC ve IT kesimler.
- S: Ürün özelleştirmesini kabul edebilir misiniz?
A:Evet, elbette. İsteğinize göre imalat yapabiliriz. Ayrıca, piyozo levhalarla ilgili o kadar deneyimliyiz ki, seçiminiz hakkında %100 emin değilseniz size ilgili öneriler sunabiliriz.Ayrıca..., stokta bazı standart wafers var, lütfen bizimle kontrol edin.
- S: Malları kurye acentemiz aracılığıyla teslim edebilir misiniz?
A:Evet, en iyi tanıdığınız kurye acentesiyle gitmenizi öneririz (DHL, FedEX, UPS vb.).Size nakliye masraflarını tasarruf etmenize yardımcı olmak için ürünleri güvenli bir şekilde kabul edilebilir boyutta paketleyeceğizEğer size ihtiyacınız varsa, kargoyla ilgilenmemiz de sorun değil. Uluslararası kurye şirketlerinde de iyi indirimlerimiz var.
- S: İstediğimizi güvenli bir şekilde alacağımızı nasıl garanti edersin?
A:Wafer ürünleri kırılgan ve bazen pahalıdır. üreticiler olarak görmek istediğimiz son şey, yaptığımız ürünlerin kuryelik sırasında hasar görmesi. Sonuç olarak,Ofelleri uygun şekilde paketleyeceğiz ve tampon süngerle dolu uygun bir kutuya koyacağızAncak kazalar kaçınılmazdır.¢ Kabul kontrolü ¢Aşağıdaki çizimlerde gösterilen adımlar. Eğer istenmeyen bir şey olduysa, kontrol adımlarını takip ederseniz ya geri ödemenizi ya da geri ödemenizi sağlayacağız.
- S: Fabrikayı ziyaret edebilir miyiz?
A:Fabrika denetimi büyük miktarda satın alma ve uzun vadeli işbirliği için önemlidir.Dünyanın dört bir yanındaki büyük isimler fabrika inşaatımızdaki ilerlememize tanık oldular.Bu günlerde, COVID-19 salgını nedeniyle, küresel alıcılarla video konferans deneyimi de yaşadık.
Kabul Kontrolü
- Ürün kırılgan. Uygun şekilde paketledik ve kırılgan olarak etiketledik. Ulaşım kalitesini sağlamak için mükemmel yerli ve uluslararası ekspres şirketler aracılığıyla teslim ediyoruz.
- Malları aldıktan sonra, lütfen dikkatlice kullanın ve dış kartonun iyi durumda olup olmadığını kontrol edin. Dış kartonu dikkatlice açın ve ambalaj kutularının hizalı olup olmadığını kontrol edin.Çıkartmadan önce fotoğrafını çek..
- Hayır.
- Ürünlerin uygulanması için lütfen vakum paketini temiz bir odada açın.
- Eğer ürünler kuryelik sırasında hasar görmüşse, lütfen hemen fotoğraf çekin veya video kaydedin.Hemen bizimle iletişime geçin ve sorunu iyi çözeceğiz..
