MEMS Üretim Süreci için SSP Yüzey Erimiş Silikal Wafer
Ürün ayrıntıları:
| Place of Origin: | China |
| Marka adı: | BonTek |
| Sertifika: | ISO:9001, ISO:14001 |
| Model Number: | Fused Silica, Fused Quartz |
Ödeme & teslimat koşulları:
| Minimum Order Quantity: | 5 pcs |
|---|---|
| Fiyat: | Anlaşılabilir |
| Packaging Details: | Cassette/ Jar package, vaccum sealed |
| Delivery Time: | 1-4 weeks |
| Payment Terms: | T/T |
| Supply Ability: | 20000 pcs/Month |
|
Detay Bilgi |
|||
| Transmission: | Ultraviolet And Visible | Edge Rounding: | Compliant with SEMI M1.2 Standard/refer to IEC62276 |
|---|---|---|---|
| TTV: | <8µm, <10µm, <15µm, <20µm, <30µm, <30µm | Warp: | <30µm, <40µm, <50µm, <50µm, <60µm, <60µm |
| Material: | UV Fused Silica, Fused Quartz (JGS1, JGS2, JGS3) | Surface: | DSP, SSP, DSL |
| PLTV(<0.5um): | ≥95%(5mm*5mm) | Type: | Fused Silica, Fused Quartz |
| Vurgulamak: | MEMS Üretim Süreci Silika Wafer,SSP Yüzeyi Erimiş Silikon Wafer,MEMS Üretim Süreci Erimiş Silikal Wafer |
||
Ürün Açıklaması
Ürün Tanımı:
Fused Silica Wafer'ımız 1.0nm'den daha az yüzey kabalığına kadar cilalanır veya tam gereksinimlerinizi karşılamak için belirtilebilir.Bu hassasiyet seviyesi yarı iletken ve MEMS uygulamalarında en iyi performansı sağlarEk olarak, waferimiz SEMI M1.2 standardının kenar yuvarlama gereksinimlerini ve IEC62276 spesifikasyonunu karşılar.
Değişimin birçok uygulamada bir endişe kaynağı olabileceğini biliyoruz, bu yüzden ihtiyaçlarınıza uygun bir dizi seçenek sunuyoruz.40μm'den azBu, uygulamanız için en uygun eğrilik seviyesini seçmenizi sağlar.
Fused Silica Wafer'ımızın kalitesini daha da sağlamak için, TTV'yi de ölçüyoruz (toplam kalınlık varyasyonu) spesifikasyonlarınıza uygun olmasını sağlamak için.Wafer'ımız 8μm'den daha az TTV seviyeleri ile mevcut., 10μm'den az, 15μm'den az, 20μm'den az, 30μm'den az ve 40μm'den az
Genel olarak, Fused Silica Wafer'ımız, yarı iletken ve MEMS uygulamalarınız için mükemmel bir seçimdir.hassas cilalama ve kenar yuvarlama ile birlikteWafer'ımızın sizin spesifikasyonlarınıza tam olarak uygun olmasını sağlamak için çeşitlilik ve TTV seçeneklerimiz arasından seçim yapın.
Özellikleri:
- Ürün Adı: Erimiş Silikal Wafer
- Warp: <30μm, <40μm, <50μm, <50μm, <60μm, <60μm
- Ürün Kategorisi: Erimiş Silikal Wafer
- Malzeme:
- UV Füzyon Silika
- Erimiş Kuvars (JGS1, JGS2, JGS3)
- Marka: JGS1 JGS2 JGS3
- Tip:
- Erimiş silikon
- Erimiş Kuvars
Anahtar kelimeler: Kristal Silikalı Wafer, Silikalı Cam Wafer, Erimiş Kuvars Wafer
Teknik parametreler:
| Özellik | Seçenekler |
|---|---|
| Birincil daire | 22mm, 32.5mm, 42.5mm, 57.5mm/çentik, çentik, çentik |
| TTV | < 8μm, < 10μm, < 15μm, < 20μm, < 30μm, < 30μm |
| Malzeme | UV Erimiş Silika, Erimiş Kuvars (JGS1, JGS2, JGS3) |
| Kenar yuvarlama | SEMI M1.2 standardına uygun/IEC62276'ya başvur |
| Kalınlığı | 350mm, 500mm, 1000mm |
| İletişim | Ultraviyole ve Görünür |
| PLTV ((<0.5um) | ≥95% ((5mm*5mm) |
| Yere kapanın. | ±20μm, ±25μm, ±40μm, ±40μm, ±60μm, ±60μm |
| Çapraz | 50.8mm,76.2mm, 100mm, 150mm, 200mm. |
| cilalanmış taraf Ra | <1.0nm veya talep edilen spesifik |
Bu tablo, Vitreous Silica Wafer ürününün teknik parametrelerini göstermektedir. Bu ürünün diğer yaygın isimleri arasında Silica Kristal Wafer ve Amorf Silika Wafer bulunmaktadır.
Uygulamalar:
Fused Silica Wafer, JGS1, JGS2 ve JGS3 de dahil olmak üzere çeşitli modellere sahiptir ve aşağıdakiler gibi birden fazla ürün uygulama olayı ve senaryosu için uygundur:
- Optik ürünler:Fused Silica Wafer, üstün optik berraklık için mükemmeldir ve lensler, aynalar ve prizmalar gibi optik ürünler için uygundur.
- Yarım iletken endüstrisi:Wafer'in TTV ve Bow özellikleri, hassasiyet ve tekdüzeliğin çok önemli olduğu yarı iletken endüstrisi için ideal bir ürün haline getirir.
- Araştırma ve Geliştirme:Erimiş Silikon Wafer, nanoteknoloji ve malzeme bilimi alanları gibi araştırma ve geliştirme amaçları için de uygundur.
Fused Silica Wafer, yumuşak ve güvenli bir kullanım deneyimi sağlamak için SEMI M1.2 Standartına uygun kenar yuvarlama ile birlikte gelir.Yay ±20μm ile ±60μm arasında değişirken, seçilen modele bağlı olarak.
Destek ve Hizmetler:
Fused Silica Wafer ürünümüz, en iyi performansı ve müşteri memnuniyetini sağlamak için kapsamlı teknik destek ve hizmetlerle birlikte gelir.Uzman ekibimiz kurulumda yardımcı olmak için hazır., kullanım ve ürün bakımı ve ortaya çıkabilecek sorunların giderilmesi.Özel müşteri gereksinimlerini karşılamak için özel çözümler sunar ve ürünün uygun kullanımını sağlamak için eğitim sağlarızKaliteye olan bağlılığımız ilk satışın ötesine uzanır, çünkü ürünün ömrü boyunca ortaya çıkabilecek herhangi bir soruyu veya kaygıyı çözmek için sürekli destek sunarız.
Ambalaj ve Nakliye:
Ürün ambalajı:

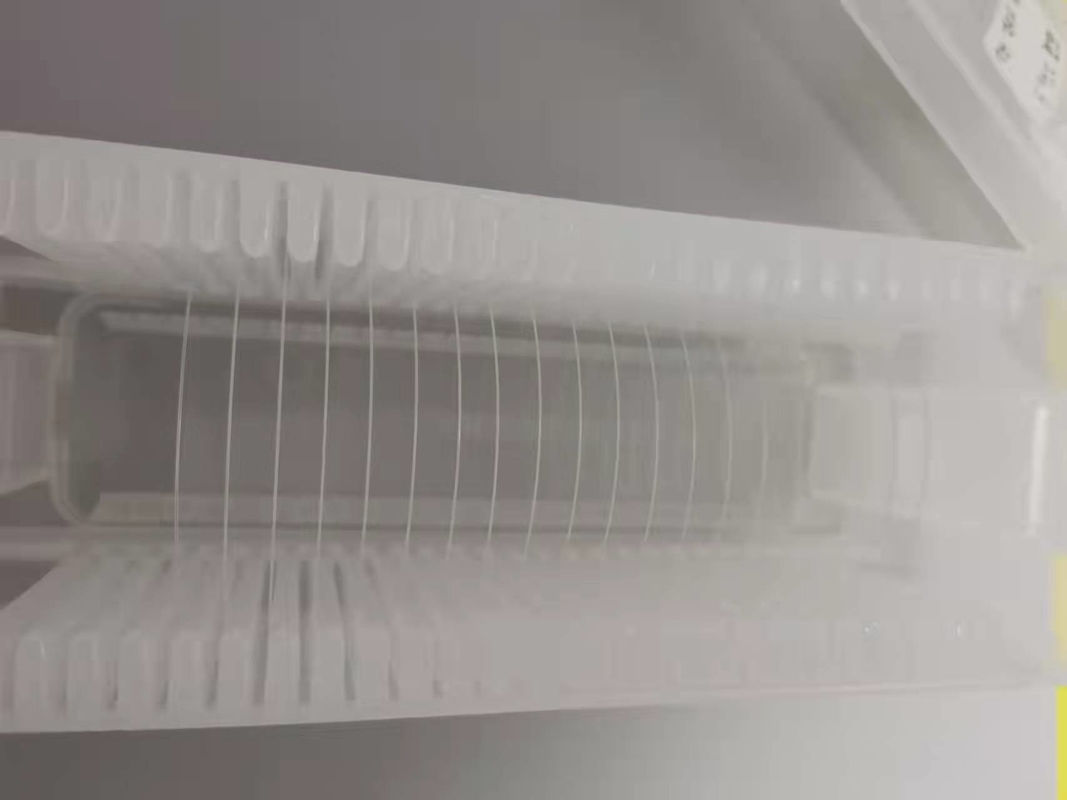

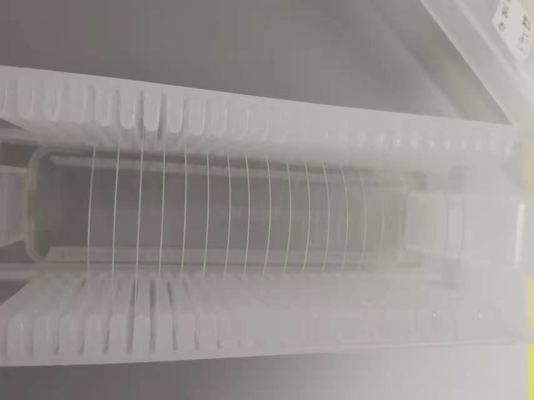

Erimiş Silikon Wafer ürünü, herhangi bir kirlenmeyi önlemek için temiz bir odada güvenli bir şekilde paketlenir.Waferler nakliye sırasında herhangi bir hasarı önlemek için koruyucu köpük eklemeleri ile bir wafer taşıyıcıya yerleştirilecektir.
Nakliye:
Fused Silica Wafer ürünü güvenilir bir kurye hizmeti aracılığıyla gönderilecektir. Paket kırılgan olarak işaretlenmiş ve dikkatli bir şekilde ele alınmıştır.Nakliye maliyeti, paketin varış noktasına ve ağırlığına göre hesaplanır..
Sıkça sorulan sorular:
S1: Ürünün marka adı nedir?
A1: Ürünün marka adı BonTek.
S2: Erimiş Silikon Wafer için asgari sipariş miktarı nedir?
A2: Erimiş Silikon Wafer için en az sipariş miktarı 5 adet.
S3: Ürünün hangi sertifikaları var?
A3: Erimiş Silikon Wafer, ISO:9001 ve ISO:14001.
S4: Erimiş Silikon Wafer için ambalajlama yöntemi nedir?
A4: Erimiş Silikon Wafer, kasette veya kavanoz paketinde paketlenir ve vakumla mühürlenir.
S5: Erimiş Silikon Wafer için teslimat süresi nedir?
A5: Erimiş Silikon Wafer'in teslim süresi 1-4 haftadır.
