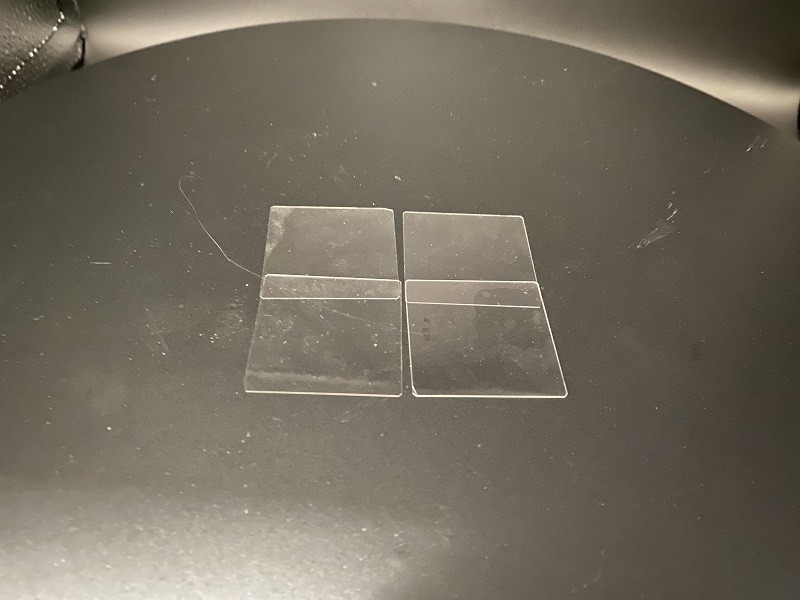

Hızlı Erimiş Silikal Wafer TTV 20μm PLTV≥95% En iyi performans için çapı 50.8mm

Ürün Tanımı:

Fused Silica Wafer, farklı boyutlarda, kalınlıklarda ve yüzey bitirme şekillerinde mevcuttur. Poliş edilmiş taraf Ra 1.0nm'den az veya isteğe göre belirtilebilir. Ürün JGS1'de mevcuttur.JGS2Ürün ayrıca DSP, SSP ve DSL dahil olmak üzere farklı yüzey kaplamalarında mevcuttur.Uygulama gereksinimlerine bağlı olarak.

Erimiş Silikon Wafer, yüksek sıcaklığa direnç, düşük termal genişleme ve kimyasal inertlik gibi mükemmel özellikleriyle tanınır.yüksek sıcaklık uygulamalarında kullanılmasına uygun hale getirenÜrünün TTV'si, özelliklere bağlı olarak 8μm, <10μm, <15μm, <20μm, <30μm veya <30μm'den daha azdır.

Fused Silica Wafer, entegre devrelerin üretimi için bir substrat olarak kullanılan yarı iletken endüstrisinde yaygın olarak kullanılmaktadır.İnce filmlerin çökmesi için bir substrat olarak kullanılırkenÜrün, sensörlerin ve diğer elektronik cihazların üretimi için bir substrat olarak kullanılan elektronikte de kullanılır.

Erimiş Silikon Wafer, çeşitli elektronik ve optik cihazların üretim sürecinde önemli bir bileşendir.Yüksek sıcaklığa dayanıklılık dahilÜrün farklı türlerde, boyutlarda, kalınlıklarda ve yüzey bitirmelerinde mevcuttur ve bu da farklı uygulamalar için uygundur.Bir Kuvars Wafer'a ihtiyacın var mı?Silikon Kristal Wafer veya SiO2 Wafer, Erimiş Silikon Wafer ihtiyaçlarınız için mükemmel bir çözümdür.

Özellikleri:

• Ürün Adı: Erimiş Silikal Wafer
• Birincil Düz: 22mm, 32.5mm, 42.5mm, 57.5mm/çentik, çentik, çentik
• Kalınlığı: 350um, 500um, 1000um
• Tür: Erimiş Silikon, Erimiş Kuvars
• TTV: <8μm, <10μm, <15μm, <20μm, <30μm, <30μm
• Malzeme: UV Erimiş Silika, Erimiş Kuvars (JGS1, JGS2, JGS3)

Silikon Kristal Wafer veya Vitreous Silikon Wafer mi arıyorsunuz? Fused Silikon Wafer ihtiyacınız için mükemmel bir çözümdür.ve Mevcut malzemeler, projenize uygun ürünü bulmanıza yardımcı olabiliriz.

Teknik parametreler:

Uygulamalar:

Fused Silica Wafer, ultraviyole ve görünür ışığın yüksek iletimi gerektiren senaryolarda kullanılmak için idealdir. Wafer, 50.8mm, 76.2mm, 100mm,150 mm, ve 200mm, geniş bir uygulama yelpazesi için uygun hale getirir. Wafer, uygulamada hassasiyeti sağlayan <2μm'lik düşük kalınlık varyasyonuna (LTV) sahiptir.

Fused Silica Wafer, mikroelektronik, MEMS ve nanoteknoloji de dahil olmak üzere farklı uygulama senaryolarında kullanılabilir.Ürün, entegre devrelerin üretiminde kullanılırMEMS'de, ürün sensörler, aktüatörler ve mikrofluidik cihazların üretiminde kullanılır.Ürün, nano cihazların üretiminde kullanılır., nanosensörler ve nanofluidic cihazlar.

Fused Silica Wafer ayrıca üstün optik berraklık ve kimyasal istikrar gerektiren uygulamalar için de uygundur. Wafer'in TTV'si <8μm, <10μm, <15μm, <20μm, <30μm ve <30μm,Bu da onu hassas optikte kullanmak için ideal hale getiriyor.Ürün ayrıca lens, prizma, ayna ve filtreler üretimi için de kullanılır.

Sonuç olarak, BonTek Fused Silica Wafer, çeşitli endüstrilerde ve uygulamalarda kullanılmak üzere uygun çok yönlü ve güvenilir bir üründür.Ultraviyole ve görünür ışığın yüksek iletimiyle, düşük kalınlık değişimi, üstün optik berraklık ve kimyasal istikrar, bu ürün yüksek kaliteli bir wafer arayan herkes için ideal bir seçimdir.

Destek ve Hizmetler:

Fused Silica Wafer ürünümüz en yüksek kalite standartlarını karşılamak ve çeşitli uygulamalarda güvenilir performans sağlamak için tasarlanmıştır.Teknik destek ekibimiz, ürünümüzün kullanımı ve kullanımı ile ilgili herhangi bir sorunuz veya endişeniz varsa size yardımcı olmak için hazırdır..

Fused Silica Wafers'imizin özel gereksinimlerinizi karşılamasını sağlamak için çeşitli hizmetler sunuyoruz. Hizmetlerimiz arasında özel wafer kesme, cilalama ve temizleme bulunmaktadır.Ürünümüzün kalitesini ve güvenilirliğini sağlamak için wafer denetim ve test hizmetleri de sunuyoruz.

Deneyimli teknisyen ve mühendislerimizden oluşan ekibimiz, hedeflerinize ulaşmak için ihtiyacınız olan desteği ve hizmetleri sağlamaya kararlıdır.Fused Silica Wafer ürünümüz ve teknik gereksinimlerinizi karşılamanıza nasıl yardımcı olabileceğimiz hakkında daha fazla bilgi edinmek için bugün bizimle iletişime geçin.

Ambalaj ve Nakliye:

Ürün ambalajı:

Erimiş Silikon Wafer, nakliye sırasında herhangi bir hasarı önlemek için plastik bir kapın içine dikkatlice yerleştirilecektir.Konteyner, nakliye sırasında herhangi bir hareketin önlenmesi için uygun dolgu ile sağlam bir karton kutuya kapatılacak ve yerleştirilecektir..

Nakliye:

Fused Silica Wafer, zamanında ve güvenli teslimatı sağlamak için güvenilir bir kurye hizmeti aracılığıyla gönderilecektir.Taşıma sırasında paketi takip etmek için müşteriye bir takip numarası verilecektir..

Sıkça sorulan sorular:

Cevap: Erimiş silikon plakalarımız BonTek markasından.

S: Erimiş silikon waferiniz için mevcut model numaraları nelerdir?

Cevap: İki model numaramız var, Erimiş Silikon ve Erimiş Kuvars.

S: Erimiş silikon waferinizin hangi sertifikaları var?

Cevap: Erimiş silik sandviçlerimiz ISO:9001 ve ISO:14001 sertifikalarına sahiptir.

S: Erimiş silikon plaka için en az sipariş miktarı nedir?

Cevap: Erimiş silik waferimiz için en az sipariş miktarı 5 adet.

S: Erimiş silikon plakalarınız için ambalajlama yöntemi nedir?

Cevap: Erimiş silikon levhamız kasette/kavanoz ambalajında gelir ve güvenli teslimat için vakumla mühürlenir.

S: Erimiş silikon plakalarınız için hangi ödeme şartlarını kabul ediyorsunuz?

C: Ödemeyi T/T ile kabul ederiz.

S: Erimiş silikon levyen için tedarik yeteneğiniz nedir?

Cevap: Erimiş silik sandviçlerimiz ayda 20.000 adet tedarik kapasitesine sahiptir.

S: Erimiş silikon levyenin teslimatı ne kadar sürer?

Cevap: Erimiş silikon plakalarımızın teslim süresi 1-4 hafta arasındadır.

S: Erimiş silikon levyenin fiyatı pazarlık edilebilir mi?

A: Evet, erimiş silikon plaka fiyatı sipariş miktarına göre müzakere edilebilir.
