Yarım iletken endüstrisi için erimiş Kuvars Wafer 1000um Kalınlığı ve yay ± 40μm
Ürün ayrıntıları:
| Place of Origin: | China |
| Marka adı: | CSIMC |
| Sertifika: | ISO:9001, ISO:14001 |
| Model Number: | Fused Silica, Fused Quartz |
Ödeme & teslimat koşulları:
| Minimum Order Quantity: | 5 pcs |
|---|---|
| Fiyat: | Anlaşılabilir |

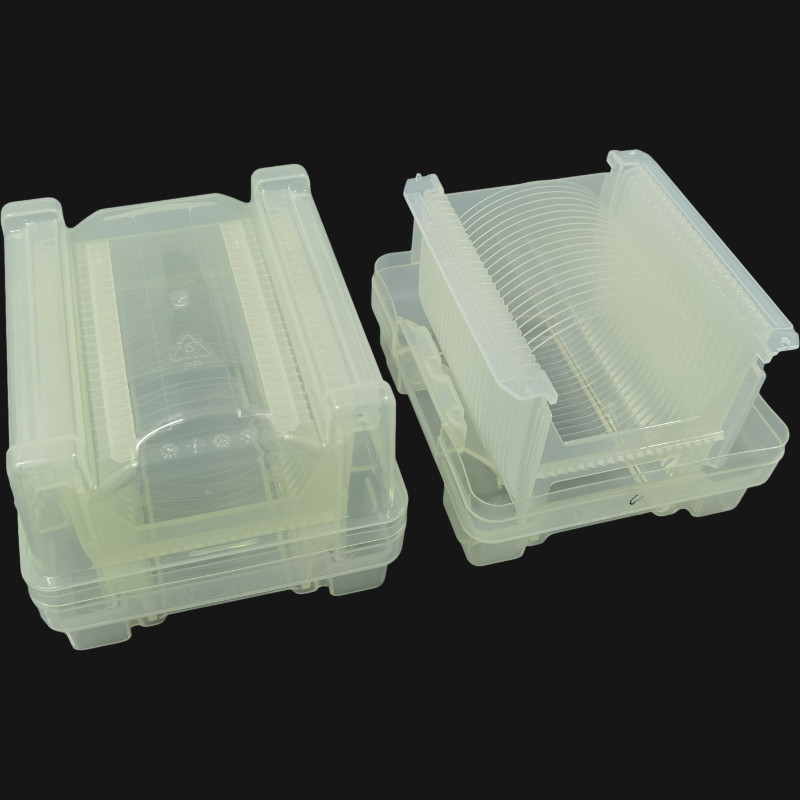

| Packaging Details: | Cassette/ Jar package, vaccum sealed |
| Delivery Time: | 1-4 weeks |
| Payment Terms: | T/T |
| Supply Ability: | 20000 pcs/Month |
|
Detay Bilgi |
|||
| çözgü: | <30μm, <40μm, <50μm, <50μm, <60μm, <60μm | yay: | ±20μm, ±25μm, ±40μm, ±40μm, ±60μm, ±60μm |
|---|---|---|---|
| Ürün Kategorisi: | Kaynaşmış Silika Gofret | Ürün Adı: | JGS1 JGS2 JGS3 Üstün Optik Netlik Kimyasal Kararlılık için Cam ve Kuvars levha |
| Cilalı taraf Ra: | <1,0nm veya isteğe göre özel | LTV (5mmx5mm): | <2μm |
| Çapraz: | 50,8 mm, 76,2 mm, 100 mm, 150 mm, 200 mm | PLTV(<0,5um): | ≥%95 (5mm*5mm) |
| Vurgulamak: | 1000um kalınlığında erimiş Kuvars Wafer,Bow 40um Fused Quartz Wafer,Yarım iletken endüstrisi erimiş kuvars levha |
||
Ürün Açıklaması
Ürün Tanımı:
Bu Kuvars Wafer, 22 mm, 32.5 mm, 42.5 mm, 57.5 mm / notch, notch, notch'ın birincil düz boyutları ile çeşitli boyutlarda mevcuttur.5mm) en az %95'i 5mm x 5mm bir alandaWaferin TTV'si de farklı ihtiyaçlara ve gereksinimlere hitap eden <8μm, <10μm, <15μm, <20μm, <30μm ve <30μm seçenekleriyle etkileyici.
Bu Kuvars Wafer'in en önemli avantajlarından biri, üç seçenekle sunulan yüzey kalitesi.her iki tarafı yüksek hassasiyet seviyesine cilalanmış. SSP veya tek taraflı cilalı yüzey, bir tarafı cilalanırken, diğer tarafı daha kaba ve yapıştırma uygulamaları için uygundur. DSL veya çift taraflı sarılmış yüzey düz ve pürüzsüzdür,DSP'den daha düşük bir hassasiyet seviyesiyle.
JGS1 JGS2 JGS3 Üstün Optik Açıklık Kimyasal Istikrar için Cam ve Kuvars levhaları, MEMS, yarı iletkenler,ve mikroelektronikMikroelektronik cihazların, optik bileşenlerin ve sensörlerin üretiminde, ayrıca araştırma ve geliştirmede yaygın olarak kullanılmaktadır.
Genel olarak, the JGS1 JGS2 JGS3 Glass and Quartz wafer for Superior Optical Clarity Chemical Stability is a must-have for anyone looking for a high-quality Quartz Wafer that offers excellent optical and mechanical propertiesFarklı boyutlarda, yüzey kalitesinde ve TTV seçeneklerinde bulunması, çeşitli uygulamalar için çok yönlü bir seçenek haline getirir.
Özellikleri:
- Ürün Adı: Erimiş Silikal Wafer
- Kenar yuvarlama: SEMI M1.2 standardına uygun/IEC62276'ya başvurun
- Ürün Kategorisi: Erimiş Silikal Wafer
- Birincil Düz: 22mm, 32.5mm, 42.5mm, 57.5mm/çentik, çentik, çentik
- PLTV ((<0.5um): ≥95% ((5mm*5mm)
- Malzeme: UV Erimiş Silika, Erimiş Kuvars (JGS1, JGS2, JGS3)
Anahtar kelimeler: Silika Kristal Wafer, Erimiş Kuvars Wafer, Amorf Silika Wafer
Teknik parametreler:
| Marka | Çapraz | TTV | cilalanmış taraf Ra | Warp. | Uygulama | İletişim | Yüzey | Yere kapanın. | PLTV ((<0.5um) |
|---|---|---|---|---|---|---|---|---|---|
| JGS1 | 50.8mm,76.2mm, 100mm, 150mm, 200mm. | < 8μm, < 10μm, < 15μm, < 20μm, < 30μm, < 30μm | <1.0nm veya talep edilen spesifik | < 30μm, < 40μm, < 50μm, < 50μm, < 60μm, < 60μm | Yarım iletken, MEMS | Ultraviyole ve Görünür | DSP, SSP, DSL | ±20μm, ±25μm, ±40μm, ±40μm, ±60μm, ±60μm | ≥95% ((5mm*5mm) |
| JGS2 | 50.8mm,76.2mm, 100mm, 150mm, 200mm. | < 8μm, < 10μm, < 15μm, < 20μm, < 30μm, < 30μm | <1.0nm veya talep edilen spesifik | < 30μm, < 40μm, < 50μm, < 50μm, < 60μm, < 60μm | Yarım iletken, MEMS | Ultraviyole ve Görünür | DSP, SSP, DSL | ±20μm, ±25μm, ±40μm, ±40μm, ±60μm, ±60μm | ≥95% ((5mm*5mm) |
| JGS3 | 50.8mm,76.2mm, 100mm, 150mm, 200mm. | < 8μm, < 10μm, < 15μm, < 20μm, < 30μm, < 30μm | <1.0nm veya talep edilen spesifik | < 30μm, < 40μm, < 50μm, < 50μm, < 60μm, < 60μm | Yarım iletken, MEMS | Ultraviyole ve Görünür | DSP, SSP, DSL | ±20μm, ±25μm, ±40μm, ±40μm, ±60μm, ±60μm | ≥95% ((5mm*5mm) |
Silika Cam Wafer, Vitreous Silika Wafer, Kristalin Silika Wafer için teknik parametreler yukarıdaki tablodadır.
Uygulamalar:
BonTek, yüksek kaliteli Fused Silica Wafer'ın önde gelen üreticisi, farklı endüstrilerde çeşitli uygulamalar için mükemmel olan en iyi ürününü tanıtıyor.Fused Silica Wafer'ımız yüksek saflıkta silikon camdan yapılmıştır., SiO2'nin amorf bir biçimidir, bu da ısı şoklarına ve kimyasal korozyona karşı son derece dayanıklıdır.50'lik çaplı.8mm, 76.2mm, 100mm, 150mm ve 200mm.
BonTek'in Erimiş Silikon Wafer'ı ISO:9001 ve ISO:14001, kalite ve çevre yönetimi için uluslararası standartlara uymasını sağlar. Çin'de üretiliyor, en az 5 adet sipariş miktarı ile.ve ödeme şartları T/TYerinize bağlı olarak 1-4 hafta teslimat süresi ile ayda 20.000 adet tedarik kapasitemiz var.
Fused Silica Wafer'ımız vakum kapalı ve kaset ve kavanoz paketleri de dahil olmak üzere farklı ambalaj seçenekleri sunuyoruz.Uygulamalarınız için son derece güvenilir hale getirmekPolişli taraf Ra <1.0nm veya istendiği gibi spesifik, yüzeyin pürüzsüz ve kusursuz olmasını sağlar.
BonTek'in Fused Silica Wafer'ı, mikroçip üretimi için yarı iletken endüstrisi, lens ve ayna imalatı için optik endüstrisi gibi çeşitli durumlar ve senaryolar için idealdir.Güneş hücresi üretimi için güneş endüstrisiFizik, kimya ve malzeme bilimi de dahil olmak üzere çeşitli alanlar için araştırma ve geliştirmede de kullanılabilir.
Fused Silica Wafer'ımıza yatırım yapmak size sektörünüzde rekabetçi bir avantaj sağlayacaktır. Siparişinizi vermek ve ürünümüzün kalitesini ve güvenilirliğini deneyimlemek için bugün bizimle iletişime geçin!
Destek ve Hizmetler:
Fused Silica Wafer ürünümüz, ürünle ilgili herhangi bir sorunuzu veya endişenizi yanıtlamak için kullanılabilir olan teknik uzman ekibimiz tarafından desteklenmektedir.Fused Silica Wafers'inizden en iyi şekilde yararlanmanızı sağlamak için çeşitli teknik destek ve hizmetler sunuyoruz.Hizmetlerimiz şunları içerir:
- Özel wafer özellikleri, benzersiz gereksinimlerinizi karşılamak için
- Optimal performans için wafer cilalama ve temizleme hizmetleri
- Karmaşık cihaz yapıları için wafer bağlama ve entegrasyon hizmetleri
- Wafer tasarımı ve üretimi konusunda uzman danışmanlığı
- Erimiş Silikal Wafer işleme, depolama ve kullanımı hakkında eğitim ve eğitim
Amacımız, Fused Silica Wafer ürünlerimiz ve teknik destek hizmetlerimiz aracılığıyla cihazlarınızın performansını ve güvenilirliğini en üst düzeye çıkarmanıza yardımcı olmaktır.
Ambalaj ve Nakliye:
Ürün ambalajı:
Fused Silica Wafer ürünü güvenli teslimatı sağlamak için güvenli bir şekilde ambalajlanacak.Kutu ürün adı ile etiketlenmiş olacak, miktarı ve diğer tüm ilgili bilgiler.
Nakliye:
Fused Silica Wafer ürünü FedEx veya UPS gibi saygın bir taşıyıcı aracılığıyla gönderilecektir. Nakliye maliyeti paketin ağırlığına ve varış noktasına göre hesaplanacaktır.Hem yerli hem de uluslararası nakliye seçenekleri sunuyoruz.Müşteriler ihtiyaçlarına ve tercihlerine göre standart veya hızlı nakliye arasında seçim yapabilirler.
Sıkça sorulan sorular:
-
Erimiş silikon waferin marka adı nedir?
Cevap: Erimiş silikon levyenin marka adı BonTek.
-
Erimiş silikon wafer için hangi modeller mevcut?
Cevap: Erimiş silikon levha için mevcut modeller Erimiş Silikon ve Erimiş Kuvars.
-
Erimiş silikon waferin hangi sertifikaları var?
Cevap: Erimiş silika levhası ISO:9001 ve ISO:14001 sertifikalarına sahiptir.
-
Erimiş silikon plaka için en az sipariş miktarı nedir?
Cevap: Erimiş silika levhası için asgari sipariş miktarı 5 adet.
-
Erimiş silikon waferinin ambalajı nedir?
Cevap: Erimiş silika vafrının ambalaj ayrıntıları, vakum mühürlü Kaset/ Kavanoz paketidir.
Not:Fiyat, ödeme şartları, tedarik kabiliyeti ve teslimat süresi için lütfen müşteri desteğimizle iletişime geçin.
