Ürün ayrıntıları:

Menşe yeri: Çin
Marka adı: CQTGROUP
Sertifika: ISO:9001, ISO:14001
Model numarası: Chip Foundry Hizmetleri

Ödeme & teslimat koşulları:

Min sipariş miktarı: 1 adet
Fiyat: Anlaşılabilir
Ambalaj bilgileri: Kaset/ Kavanoz paketi, vakum kapalı
Teslim süresi: 1-4 hafta
Ödeme koşulları: T/T
Yetenek temini: 10000 adet/ay
En iyi fiyat İletişim

Detay Bilgi

Ürün: Chip Foundry Hizmetleri Malzemeler: Linbo₃, Litao₃, Kristal Kuvars, Cam, Safir vb.
Hizmet: Litografi, dağlama, kaplama, bağlama Litografi: EBL yakınlığı litograf ostepper litografi
Destekleyici ekipman: Öğütme/inceltme/parlatma/makineler vb. Bağlama:: Anodik , Eutektik , Yapıştırıcı , Tel bağ
Vurgulamak:

Gelişmiş İşleme Yetenekleri Piezoelektrik Wafer

,

MEMS Piezoelektrik Wafer

,

SAW Aygıtları Piezoelektrik Wafer

Ürün Açıklaması

MEMS ve SAW cihazları için en son pizoelektrik levha üretimi





Kaliteli çip işleme ve üretim gerektiren müşterilere kapsamlı çip döküm hizmetleri sunmakla uzmanlaştık.,geniş yelpazemiz waferleri içerirLityum Niobat (LiNbO)),Lityum Tantalat (LiTaO)),Tek Kristal Kuvars,Erimiş silikon cam,Borosilikat Cam (BF33),Soda-Lime Camı,Silikon plakaları, veSafira, çeşitli uygulamalar için çok yönlülüğü sağlar.





Gelişmiş Wafer Malzemeleri Portföyü
Uzmanlığımız endüstri standardı ve egzotik substratları kapsar:

  • Lityum Niobat (LiNbO3, 4"-6" wafer)
  • Lityum tantalat (LiTaO3, Z kesimi/Y kesimi)
  • Tek Kristal Kuvars (AT kesimi/SC kesimi)
  • Erimiş Silikon (Corning 7980 eşdeğeri)
  • Borosilikat Cam (BF33/Schott Borofloat®)
  • Silikon (100/111 yönelimi, en fazla 200mm)
  • Sapphire (C düzlemi/R düzlemi, 2" ′′ 8")

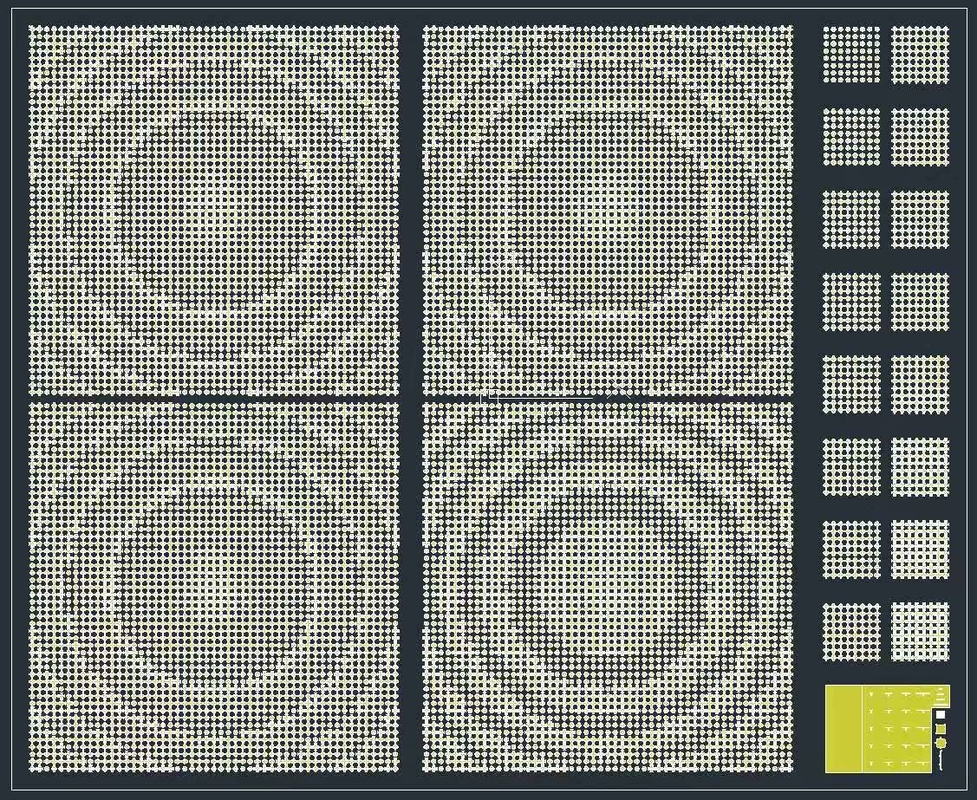

Temel Üretim Teknolojileri

  1. Litografi.

    • Elektron ışın litografisi (EBL, 10nm çözünürlük)
    • Adımlı Litografi (i-line, 365nm)
    • Yakınlık Maske Aligner (5μm hizalama doğruluğu)
  2. Çizim.

    • ICP-RIE (SiO2/Si kazım hızı 500nm/min)
    • DRIE (Özellik oranı 30:1, Bosch işlemi)
    • İyon ışını kazımı (Köşe tekdüzeliği <±2°)
  3. İnce Film Depozisyonu

    • ALD (Al2O3/HfO2, <1nm tekdüzelik)
    • PECVD (SiNx/SiO2, gerginlik kontrolü)
    • Magnetron Sputtering (Au/Pt/Ti, 5nm1μm)
  4. Wafer Bağlantısı.

    • Anodik Bağlama (Şüşeden Si'ye, 400°C/1kV)
    • Eutetik Bağlama (Au-Si, 363°C)
    • Yapıştırıcı Bağlama (BCB/SU-8, <5μm warpage)

Destekleyici Süreç Altyapısı

  • Hızlı Darma (TTV <2μm)
  • CMP cilalama (Ra <0,5nm)
  • Lazer Çizimi (50μm kesme genişliği)
  • 3 boyutlu metroloji (beyaz ışık interferometri)
