Kompakt ve yüksek performanslı optik iletişim için 4 inç 6 inç LNOI levhalar
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | CQT |
| Sertifika: | ISO:9001, ISO:14001 |
| Model numarası: | LNOI Gofret |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 10 PCS |
|---|---|
| Fiyat: | $2000/pc |
| Ambalaj bilgileri: | Kaset/ Kavanoz paketi, vakum kapalı |
| Teslim süresi: | 1-4 hafta |
| Ödeme koşulları: | T/T |
| Yetenek temini: | 50000 adet/ay |
|
Detay Bilgi |
|||
| Ürün: | İzolatörde LiNbO3 | Çapraz: | 4 inç, 6 inç |
|---|---|---|---|
| Üst tabaka: | Lityum Niobat | üst kalınlık: | 300~600nm |
| Güneşlenme: | SiO2 Termal Oksit | Güneşlenme Kalınlığı: | 2000±15nm; 2000±15 nm; 3000±50nm; 3000±50nm; 4700±100nm 4700±1 |
| Destek katmanı: | Si 、 kaynaşmış silika | Uygulama: | Optik Dalga Kılavuzları ve Mikrodalga Kılavuzları |
| Vurgulamak: | 6 inç LNOI Wafers,Yüksek Performanslı Optik İletişim LNOI Waferleri,Kompakt LNOI Wafers |
||

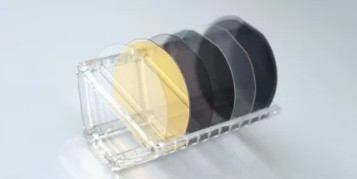

Ürün Açıklaması
4 inç 6- Bir inç.LNOI Wafers, kompakt ve yüksek performanslı optik iletişim için mükemmel bir seçim
- Hayır.Ultra Düşük Kayıplı LNOI Waferleri ile Fotonikte Devrim Yapın- Hayır.
- Hayır.Bir sonraki nesil Lityum Niobate-on-Isolator (LNOI) platformu- Hayır.
En son LNOI levhalarımızla entegre fotonikte benzeri görülmemiş performansı açın. Ultra düşük optik kaybı ve nanometre altındaki yüzey kabalığı için tasarlanmış.Stoichiometrik LiNbO3 ince filmlerini termal olarak oksitlenmiş SiO2 gömülü katmanlarıyla birleştirmek, waferlerimiz teslim >30 kat daha yüksek doğrusal olmayan verimlilikCMOS uyumlu üretim imkanı sağlarken, geleneksel toplu kristallerden daha fazla.
Önemli Avantajlar
✓ Çarpıcı EO Performansı: R33 >30 pm/V ile >100 GHz modülasyon bant genişliğine ulaşmak, 800G/1.6T tutarlı alıcılar için idealdir.
✓ Kuantum-Hazır hassasiyet: Çatışmış foton üretimi için <5 nm alan hatası ile özel periyodik poling (PPLN).
✓ Güç-Sertleştirilmiş Tasarım: > 10 MW/cm2 optik yoğunluğa dayanabilir (Telcordia GR-468 sertifikalı).
Başvurular
▷ 5G/6G ultra kompakt EO modülatörleri
▷ Topolojik fotonik devreler ve optik hesaplama
▷ Kuantum frekans dönüştürücüler (C/L bantından telekom bantına)
▷ Yüksek hassasiyetli LiDAR fotodetektörleri
Teknik Özellikler
• Wafer Boyutu: 100/150 mm çapında (2 "den 6 "e kadar özelleştirilebilir)
• LiNbO3 Katmanı: X kesimi/Z kesimi, kalınlığı 300±5 nm (standart)
• gömülü oksit: 1-3 μm SiO2, parçalama voltajı > 200 V/μm
• Substrat: Yüksek dirençli Si (> 5 kΩ·cm)
| LNOI Wafer | |||
| Yapı | LN / SiO2- Evet. | LTV / PLTV | < 1,5 μm (5- Evet.5 mm2% 95 |
| Çapraz | Φ100 ± 0,2 mm | Kenarın dışlanması | 5 mm |
| Kalınlığı | 500 ± 20 μm | Yere kapanın. | 50 μm içinde |
| Birincil düz uzunluk | 47.5 ± 2 mm 57.5 ± 2 mm |
Kenar Çizimi | 2 ± 0,5 mm |
| Wafer Beveling | R Tipi | Çevre | Rohs 2.0 |
| Üst LN katmanı | |||
| Ortalama Kalınlık | 400/600±10 nm | Tekdüzelik | < 40nm @ 17 puan |
| Kırılma indeksi | Hayır > 2.2800, ne < 2.2100 @ 633 nm | Yönlendirme | X eksen ± 0.3° |
| Sınıf | Optik | Yüzey Ra | < 0,5 nm |
| Kusurlar | >1 mm Hiçbiri - Evet.1 mm Toplamda 300 |
Delaminasyon | Hiçbiri |
| Çizik | >1cm Hiçbiri - Evet.1 cm 3'ün içinde |
Birincil daire | + Y Eksenine dik ± 1° |
| İzolasyon SiO2Katman | |||
| Ortalama Kalınlık | 2000nm ± 15nm 3000nm ± 50nm 4700nm ± 100nm | Tekdüzelik | < ± 1% @17 puan |
| Fab. Yöntem | Termal oksit | Kırılma indeksi | 1.45-1.47 @ 633 nm |
| Substrat | |||
| Malzeme | Evet. | Yönlendirme | <100> ± 1° |
| Birincil düz yönlendirme | < 110> ± 1° | Direnç | > 10 kΩ·cm |
| Arka taraftan kirlenme | Görünen bir leke yok. | Arka taraf | Çizgi |
