Material: Fused Quartz Wafer Brand: JGS1 JGS2 JGS3
Diameter: 76.2mm, 100mm, 150mm, 200mm Thickness: 350um, 500um, 1000um
TTV: <5µm Ra Roughness: <1nm / GC#1000
Surface: Double Side Polish, Single Side Polish, Lap Application: Semiconductor, MEMS

Ürün Açıklaması

Füzed Silikon Waferleri ile Yarım iletken işlemlerinizi yükseltin. Tekrar edilemez termal istikrar ve optik ve fotonik için.



Fused Silica Wafers'imiz ultra saf, sentetik erimiş silikadan (SiO2) yapılmıştır. Eşsiz optik berraklık, termal istikrar ve kimyasal direnç sunmaktadır.Yarım iletken üretiminde zorlu uygulamalar için ideal, fotonik ve havacılık, bu waferler boyut doğruluğunu ve yüzey bütünlüğünü korurken aşırı koşullara dayanacak şekilde tasarlanmıştır.

Ana özellikler şunlardır:

  • Olağanüstü Saflık: 99.99% + SiO2 içeriği, litografi ve lazer sistemlerinde optimum performans sağlamak için kirlilikleri en aza indirir.
  • Sıcaklığa dayanıklılık: Deformasyon olmadan 1.050°C'ye kadar sıcaklıklara dayanır, bu da yüksek sıcaklıklı işlemler için mükemmel hale getirir.
  • Düşük Termal Genişleme katsayısı (CTE): Hızlı sıcaklık değişiklikleri sırasında stresini azaltır, hassas cihazlarda güvenilirliği artırır.
  • Üst yüzey bitirme: Sıkı optik ve mikroelektronik gereksinimleri karşılamak için cilalanmış veya ince toprak bitirme olarak mevcuttur.

300 mm'ye kadar çapta ve 0.1 mm'den 10 mm'ye kadar kalınlıklarda özelleştirilebilir, Fused Silica Wafers'imiz hızlı prototipleme ve yüksek hacimli üretimi destekler.ISO sertifikalı üretimimize güvenin, tutarlı kalite ve zamanında teslimat için..

Projenizin performansını yükseltin! Spesifikasyonlar, teklifler ve teknik destek için bugün bizimle iletişime geçin!

Parametreler Açıklama
Malzeme Erimiş Kuvars JGS2
Tasarım SiO2(Silikon Dioksit)
İletişim Ultraviyole (UV) ila kızılötesi (IR) aralığında mükemmel şeffaflık
Yıkım Endeksi 1.4585 (587.6 nm'de)
yoğunluk 2.203 g/cm3
Isı Genişleme katsayısı 5.5 x 10- 7K-1
Çalışma sıcaklık aralığı 1200°C'ye kadar
Kimyasal Direnci Çoğu asit, alkali ve organik çözücüye dayanıklı
Yüzey Dönüşümü Tek veya çift taraflı cilalanmış
Yüzey kalitesi Tipik olarak endüstri standartlarına göre belirtilir (örneğin, MIL-O-13830)
Boyut Toleransı Müşteri gereksinimlerine göre özelleştirilebilir
Wafer Boyutları Çeşitli çaplarda mevcut: 2", 3", 4", 6", 8" ve daha büyük
Wafer kalınlığı Tipik olarak birkaç milimetreden birkaç milimetreye kadar değişir.
Başvurular Optik, lazer, yarı iletkenler, bilimsel aletler vb.



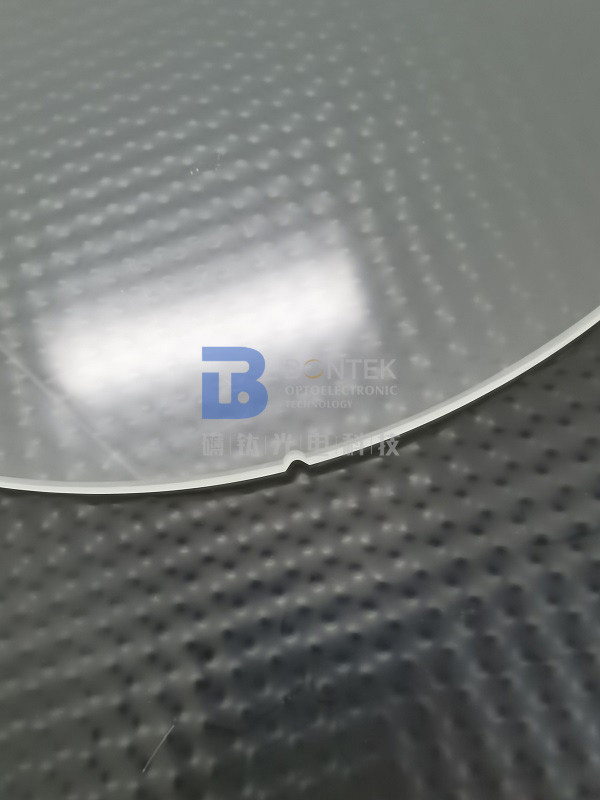

Füzed Silikon Waferleri ile Yarım iletken işlemlerinizi yükseltin. Tekrar edilemez termal istikrar ve optik ve fotonik için. 0Füzed Silikon Waferleri ile Yarım iletken işlemlerinizi yükseltin. Tekrar edilemez termal istikrar ve optik ve fotonik için. 1Füzed Silikon Waferleri ile Yarım iletken işlemlerinizi yükseltin. Tekrar edilemez termal istikrar ve optik ve fotonik için. 2





Erimiş Kuvars Üretimi Özellikleri

Parametreler

JGS1

JGS2

JGS3

Maksimum Boyut

< Φ200mm

< Φ300 mm

< Φ200mm

Aktarım aralığı (Orta aktarım oranı)

0.17~2.10um (Tavg> 90%)

0.26~2.10um (Tavg>85%)

0.185~3.50um (Tavg>85%)

OH- İçeriği

1200 ppm

150 ppm

5 ppm

Floresans

(ex 254nm)

Neredeyse Ücretsiz

Güçlü V-b

Güçlü V-B

Kirlilik içeriği

5 ppm

20-40 ppm

40-50 ppm

Çarpışma Sabiti

2-4 nm/cm

4-6 nm/cm

4-10 nm/cm

Erime yöntemi

Sentetik CVD

Oksi-hidrojen erime

Elektrikli erime

Başvurular

Lazer substratı: Pencere, lens, prizma, ayna...

Yarım iletken ve yüksek sıcaklıklı pencere

IR ve UV
alt katman





Füzed Silikon Waferleri ile Yarım iletken işlemlerinizi yükseltin. Tekrar edilemez termal istikrar ve optik ve fotonik için. 3



Füzed Silikon Waferleri ile Yarım iletken işlemlerinizi yükseltin. Tekrar edilemez termal istikrar ve optik ve fotonik için. 4
